专利号: 2020221875112
申请人: 淮阴工学院
专利类型:实用新型
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

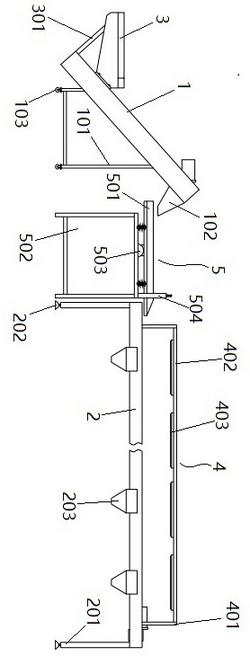

1.一种中药材输送挑选装置,其特征在于:包括第一输送装置(1)、第二输送装置(2)及加料斗(3);所述第一输送装置(1)底部设有支腿A(101),支腿A(101)前后长短不同以使第一输送装置(1)倾斜设置;所述加料斗(3)设于第一输送装置(1)的较低端,且加料斗(3)的出料口位于第一输送装置(1)的上方;所述第二输送装置(2)水平设置,第二输送装置(2)的一端设置于第一输送装置(1)的较高端,且第二输送装置(2)的上设有照明组件(4)。

2.如权利要求1所述的一种中药材输送挑选装置,其特征在于:所述第一输送装置(1)为裙边隔挡式上料机,加料斗(3)底部的出料口固接于裙边隔挡式上料机的框架上,裙边隔挡式上料机底端的框架上固接有支撑杆(301),支撑杆(301)的另一端固接于加料斗(3)的底部。

3.如权利要求2所述的一种中药材输送挑选装置,其特征在于:所述第二输送装置(2)为皮带式输送机,皮带式输送机的支腿B(201)底部连接有脚杯(202);所述第二输送装置(2)的两侧固接有若干个废料斗(203),废料斗(203)底端的出料口向第二输送装置(2)的中间倾斜。

4.如权利要求3所述的一种中药材输送挑选装置,其特征在于:所述照明组件(4)包括固接于第二输送装置(2)两端的U型架(401),U型架(401)顶端之间固接有横杆(402),横杆(402)的底端固接有若干个照明灯(403)。

5.如权利要求1所述的一种中药材输送挑选装置,其特征在于:所述支腿A(101)的底端固接有脚轮(103)。

6.一种中药材输送挑选装置,其特征在于:包括第一输送装置(1)、第二输送装置(2)及加料斗(3);所述第一输送装置(1)底部设有支腿A(101),支腿A(101)前后长短不同以使第一输送装置(1)倾斜设置;所述加料斗(3)设于第一输送装置(1)的较低端,且加料斗(3)的出料口位于第一输送装置(1)的上方;所述第二输送装置(2)水平设置,且第二输送装置(2)的上设有照明组件(4);所述第一输送装置(1)及第二输送装置(2)之间设有磁选装置(5),磁选装置(5)的一端位于第一输送装置(1)的排料通道(102)下方,第二输送装置(2)位于磁选装置(5)另一端的下方。

7.如权利要求6所述的一种中药材输送挑选装置,其特征在于:所述磁选装置(5)包括铺料盒(501)、底座(502)、振荡器(503)、及磁选机构;所述铺料盒(501)接近于第二输送装置(2)的一端开口,且铺料盒(501)通过弹性支撑件(508)连接于底座(502)的上方,振荡器(503)固接于铺料盒(501)的底部;所述磁选机构的底部连接于底座(502),磁选机构的顶端位于铺料盒(501)接近于第二输送装置(2)的一端的上方,且磁选机构可上下调节。

8.如权利要求7所述的一种中药材输送挑选装置,其特征在于:所述磁选机构包括支架(504)、螺杆(505)、基板(506)及磁铁(507);所述支架(504)呈U字型且固接于底座(502)上,支架(504)上设有两个通孔,螺杆(505)插接于通孔中并通过螺母(509)固接于该通孔中,基板(506)固接于螺杆(505)的底端,磁铁(507)固接于基板(506)的底端。

9.如权利要求7所述的一种中药材输送挑选装置,其特征在于:所述弹性支撑件(508)为螺旋弹簧。
