专利号: 2020221722808
申请人: 杨瑞
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

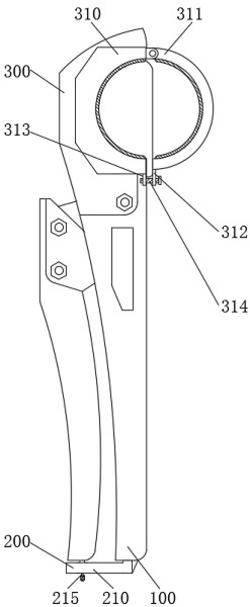

1.一种室内装修用pvc管道切割装置,包括管道切刀主体(100),其特征在于:所述管道切刀主体(100)的底端安装有固定机构(200),所述固定机构(200)包括底板(210),所述底板(210)的顶端与管道切刀主体(100)固定连接,所述管道切刀主体(100)的内部固定连接有内板(211),且内板(211)的底端固定连接有第一弹簧(212),所述内板(211)的下方设置有第一连接板(213),所述第一弹簧(212)的底端皆与第一连接板(213)固定连接,所述第一连接板(213)的底端通过轴承连接有拉杆(214),且拉杆(214)的底端贯穿管道切刀主体(100)延伸至底板(210)下方,所述拉杆(214)的底端固定连接有捏杆(215),所述捏杆(215)的右侧固定连接有侧板(216),且侧板(216)的顶端固定连接有插杆(217),所述底板(210)的内壁上开设有插槽(218),所述插杆(217)插设在插槽(218)内部,所述管道切刀主体(100)的顶端安装有载托机构(300)。

2.根据权利要求1所述的一种室内装修用pvc管道切割装置,其特征在于:所述底板(210)的右侧固定连接有支撑架,且支撑架的顶端与管道切刀主体(100)固定连接。

3.根据权利要求1所述的一种室内装修用pvc管道切割装置,其特征在于:所述捏杆(215)的底端固定连接有橡胶头。

4.根据权利要求1所述的一种室内装修用pvc管道切割装置,其特征在于:所述载托机构(300)包括两组载座(310),两组所述载座(310)的右侧皆铰接有固定壳(311),且固定壳(311)的底端皆固定连接有第二连接板(312),并且第二连接板(312)的左侧皆设置有第三连接板(313),所述第三连接板(313)的顶端皆与载座(310)固定连接,所述第三连接板(313)的中部皆贯穿有螺杆(314),且螺杆(314)的右端皆贯穿第二连接板(312)延伸至第二连接板(312)右侧,所述载座(310)靠近管道切刀主体(100)的一侧皆固定连接有连接仓(315),且连接仓(315)的内部皆插设有连接杆(316),并且连接杆(316)靠近管道切刀主体(100)的一端皆与管道切刀主体(100)固定连接,所述连接杆(316)远离管道切刀主体(100)的一端皆固定连接有卡块(317),所述连接杆(316)的两侧皆设置有卡球(318),且卡球(318)远离连接杆(316)的一侧皆固定连接有第二弹簧(319),并且第二弹簧(319)远离卡球(318)的一端皆与连接仓(315)内壁固定连接。

5.根据权利要求4所述的一种室内装修用pvc管道切割装置,其特征在于:所述载座(310)和固定壳(311)的内壁皆呈弧面状,所述载座(310)和固定壳(311)的内壁上皆固定连接有第一橡胶垫。

6.根据权利要求4所述的一种室内装修用pvc管道切割装置,其特征在于:所述卡块(317)的外侧皆固定连接有第二橡胶垫。
