专利号: 2020221577880
申请人: 上海廷本流体控制有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

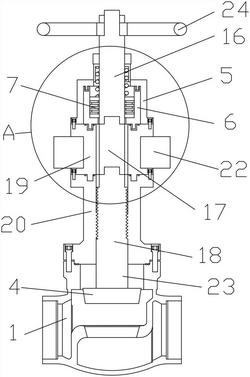

1.一种抗磨损低温截止阀,其特征在于,包括:阀体、阀盖、阀杆、阀瓣、顶盖、转动环和填料;

所述阀体上设有进料口、出料口、安装口和流通口,所述阀体上设有第一内腔和第二内腔,所述进料口和所述安装口与所述第一内腔相连通,所述出料口与所述第二内腔相连通,所述流通口与所述第一内腔和所述第二内腔相连通;

所述阀盖中空设置,所述阀盖上设有第一螺纹,所述阀盖盖合在所述安装口上;

所述阀杆上设有第二螺纹,所述阀杆旋拧在所述第一螺纹上,所述阀瓣设置在所述阀杆的底端,所述阀瓣用于盖合所述流通口;

所述顶盖设置在所述阀杆顶端,所述顶盖中空设置,所述转动环设在所述顶盖内,且所述转动环套设在所述阀杆上,所述填料设置在转动环和所述阀杆之间,所述填料用于密封所述转动环和所述阀杆间的间隙;

所述转动环上设有第一凸环,所述阀盖上设有第一卡槽,所述第一凸环延伸至所述第一卡槽内,且所述第一卡槽内设有润滑油。

2.根据权利要求1所述的抗磨损低温截止阀,其特征在于,所述填料包括:下垫片、大垫片、小垫片、上垫片、弹簧和螺母;

所述下垫片、所述大垫片、所述小垫片、所述上垫片和所述弹簧依次套设在所述阀杆上,所述小垫片的内径小于所述阀杆的外径,所述阀杆上设有第三螺纹,所述螺母旋拧在所述阀杆上,所述螺母用于压紧所述弹簧。

3.根据权利要求2所述的抗磨损低温截止阀,其特征在于,所述大垫片和所述小垫片设置为多个,且多个所述大垫片和多个所述小垫片依次间隔设置。

4.根据权利要求1所述的抗磨损低温截止阀,其特征在于,所述转动环上设有第二卡槽,所述顶盖上设有第二凸环,所述第二凸环延伸至所述第二卡槽内,且所述第二卡槽内设有润滑油。

5.根据权利要求1所述的抗磨损低温截止阀,其特征在于,所述阀杆包括:上段、中段和下段;

所述上段、所述中段和所述下段上下依次设置,且所述中段上设有第一凸块,所述上段或所述下段上设有与所述第一凸块相适配的第一凹槽,所述上段或所述下段上设有与所述第一凸块相同的第二凸块,所述中段上设有与所述第二凸块相适配的第二凹槽;

所述阀盖包括:第一段和第二段;

所述第一段和所述第二段上下设置,所述第二段上设有与所述第一卡槽相同的第三卡槽,所述第一段上设有第三凸环,所述第三凸环延伸至所述第三卡槽内。

6.根据权利要求1所述的抗磨损低温截止阀,其特征在于,所述阀盖上设有多个散热片。

7.根据权利要求1所述的抗磨损低温截止阀,其特征在于,所述阀盖上设有两个第四卡槽,所述两个第四卡槽分别设置在所述第一卡槽的两侧。

8.根据权利要求5所述的抗磨损低温截止阀,其特征在于,所述下段上设有两个第五卡槽,所述两个第五卡槽分别设置在所述第三卡槽的两侧。

9.根据权利要求1所述的抗磨损低温截止阀,其特征在于,所述阀杆上设有膨胀部,所述膨胀部设置在所述第二螺纹的下侧,且所述膨胀部的外径与所述阀盖的内径相等。

10.根据权利要求1所述的抗磨损低温截止阀,其特征在于,还包括:转动盘;

所述转动盘设置在所述阀杆的顶端,所述转动盘用于带动所述阀杆转动。
