专利号: 202022137459X
申请人: 杭州予临光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

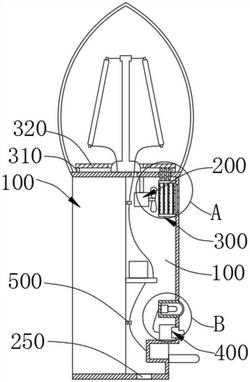

1.一种可替换带塑件LED灯丝灯,其特征在于,包括灯丝灯本体(100)、散热机构(200)和辅助照明装置(400);

所述散热机构(200)包括第一固定件(230)、电机(210)、扇叶(220)、进风孔(250)、排风孔(240)、散热孔(260)和散热组件(300),所述第一固定件(230)的上端通过螺栓固定于所述灯丝灯本体(100)的空腔顶部内壁,所述第一固定件(230)的下端与所述电机(210)相固定,所述电机(210)的电机转轴上安装有所述扇叶(220),所述进风孔(250)开设于所述灯丝灯本体(100)的下端,所述排风孔(240)开设于所述灯丝灯本体(100)的侧面,所述散热孔(260)开设于所述灯丝灯本体(100)的空腔顶部内壁;

所述辅助照明装置(400)包括安装盒(410)、灯座(420)、灯泡(430)、保护壳(440)、导线(450)、电池盒(460)和密封塞(470),所述安装盒(410)通过孔道固定安装于所述灯丝灯本体(100)的侧面,所述安装盒(410)内固定有所述灯座(420),所述灯座(420)上固定安装有所述灯泡(430),所述安装盒(410)的外端固定有所述保护壳(440),所述导线(450)的一端与所述灯座(420)连接,所述导线(450)的另一端与所述电池盒(460)连接,所述电池盒(460)的侧面卡接有所述密封塞(470),所述密封塞(470)通过孔道贯穿于所述灯丝灯本体(100)的侧面。

2.根据权利要求1所述的一种可替换带塑件LED灯丝灯,其特征在于,所述灯丝灯本体(100)的空腔内壁通过螺栓固定有第二固定件(510),所述第二固定件(510)的外端固定有导线固定环(500),所述导线固定环(500)为绝缘材质制成。

3.根据权利要求1所述的一种可替换带塑件LED灯丝灯,其特征在于,所述散热组件(300)包括支撑件(310)、吸热板(320)、导热板(330)、第一固定环(340)、第二固定环(341)、第三固定环(343)、第四固定环(345)、第五固定环(347)、第一连接杆(342)、第二连接杆(344)和第三连接杆(346),所述吸热板(320)的下端固定有三个所述导热板(330),三个所述导热板(330)的下端固定有所述第一固定环(340),所述第一固定环(340)的内壁固定有所述第二固定环(341),所述第二固定环(341)的内壁固定有所述第一连接杆(342),所述第一连接杆(342)的端部与所述第三固定环(343)固定,所述第三固定环(343)的内壁固定有所述第二连接杆(344),所述第二连接杆(344)的端部固定有所述第四固定环(345),所述第四固定环(345)的内壁固定有所述第三连接杆(346),所述第三连接杆(346)的端部固定有所述第五固定环(347)。

4.根据权利要求3所述的一种可替换带塑件LED灯丝灯,其特征在于,四个所述支撑件(310)共同支撑所述吸热板(320),所述支撑件(310)和所述吸热板(320)为铜质材料制成。

5.根据权利要求3所述的一种可替换带塑件LED灯丝灯,其特征在于,所述第一固定环(340)、所述第二固定环(341)、所述第三固定环(343)、所述第四固定环(345)和所述第五固定环(347)呈同心圆设置且均为铜质材料制成,所述第一连接杆(342)、所述第二连接杆(344)和所述第三连接杆(346)均为杆状且均为铜质材料制成。

6.根据权利要求1所述的一种可替换带塑件LED灯丝灯,其特征在于,所述电机(210)通过导线与所述灯丝灯本体(100)的内部电源线相连接。

7.根据权利要求3所述的一种可替换带塑件LED灯丝灯,其特征在于,三个所述导热板(330)相互平行设置,三个所述导热板(330)与所述吸热板(320)呈垂直相交。

8.根据权利要求3所述的一种可替换带塑件LED灯丝灯,其特征在于,所述第一固定环(340)的侧面通过螺栓固定于所述灯丝灯本体(100)的空腔侧壁。

9.根据权利要求1所述的一种可替换带塑件LED灯丝灯,其特征在于,所述进风孔(250)和所述排风孔(240)内固定有与其配套的防尘过滤网。

10.根据权利要求1所述的一种可替换带塑件LED灯丝灯,其特征在于,所述保护壳(440)为透明材质制成,所述密封塞(470)为橡胶材质制成。
