专利号: 2020220837310
申请人: 惠安德尔美机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

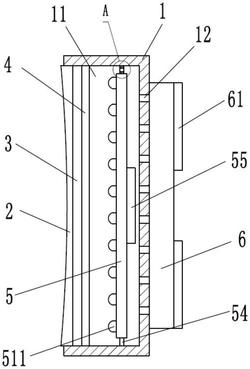

1.一种LED光源与玻璃结合的视觉装饰品,其特征在于,包括:灯箱(1),所述灯箱(1)内开设有一安装腔(11);

反光玻璃(2),所述反光玻璃(2)设置在所述安装腔(11)内,且所述反光玻璃(2)位于所述灯箱(1)的左端开口处;

装饰图案层(3),所述装饰图案层(3)置于所述安装腔(11)内,且所述装饰图案层(3)与所述反光玻璃(2)的内侧面固定连接在一起;

扩光玻璃(4),所述扩光玻璃(4)置于所述安装腔(11)内,且所述扩光玻璃(4)固定在所述装饰图案层(3)的内侧面上;

组合板(5),所述组合板(5)容纳在所述安装腔(11)内,且所述组合板(5)位于所述扩光玻璃(4)的右端;

散热箱(6),所述散热箱(6)固定安装在所述灯箱(1)右端的外侧壁上。

2.根据权利要求1所述的LED光源与玻璃结合的视觉装饰品,其特征在于,所述灯箱(1)右端的外侧壁上开设有若干第一散热孔(12),若干第一散热孔(12)呈等距间隔设置。

3.根据权利要求1所述的LED光源与玻璃结合的视觉装饰品,其特征在于,所述组合板(5)由左至右依次铺设有安装板(51)、微孔防火层(52)和微孔消音层(53),所述微孔防火层(52)和所述微孔消音层(53)的厚度一致。

4.根据权利要求3所述的LED光源与玻璃结合的视觉装饰品,其特征在于,所述安装板(51)上设有若干LED灯泡(511)和若干第二散热孔(512),若干LED灯泡(511)等距间隔设置在所述安装板(51)上,若干第二散热孔(512)均开设于若干LED灯泡(511)的两侧。

5.根据权利要求4所述的LED光源与玻璃结合的视觉装饰品,其特征在于,所述组合板(5)的固定块(54)上开设有一透气孔(541)。

6.根据权利要求5所述的LED光源与玻璃结合的视觉装饰品,其特征在于,所述微孔消音层(53)的外侧固定连接有一电源箱(55)。

7.根据权利要求6所述的LED光源与玻璃结合的视觉装饰品,其特征在于,所述微孔防火层(52)采用无机材料制成。

8.根据权利要求1所述的LED光源与玻璃结合的视觉装饰品,其特征在于,所述散热箱(6)的外侧对称连接有一对强力吸盘(61)。
