专利号: 2020220789016
申请人: 温妙云
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

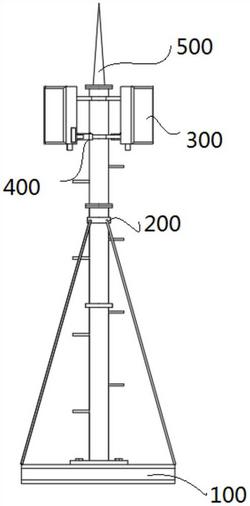

1.一种提高信号强度全方位覆盖的通信杆,包括承载装置(100)、固定装置(200)、发射装置(300)、调整装置(400)和避雷装置(500),其特征在于:所述承载装置(100)上表面与固定装置(200)连接,所述发射装置(300)一表面与调整装置(400)连接,所述固定装置(200)上表面与避雷装置(500)连接,所述调整装置(400)一表面与承载装置(100)连接;

所述承载装置(100)包括第一载重板(110)、第二载重板(120)、第一支撑柱(130)、第二支撑柱(140)和第三支撑柱(150),所述第一载重板(110)上表面与固定装置(200)连接,所述第二载重板(120)一表面与第一载重板(110)连接,所述第一支撑柱(130)下表面与固定装置(200)连接,所述第一支撑柱(130)通过固定装置(200)与第二支撑柱(140)连接,所述第三支撑柱(150)一表面与调整装置(400)连接;所述调整装置(400)包括下倾角调节环(410)、横向调节环(420)、抱杆(430)、支撑板(440)和安装环(450),所述下倾角调节环(410)一表面与散热片(320)连接,所述横向调节环(420)一表面与散热片(320)连接,所述抱杆(430)安装于下倾角调节环(410)内部,所述抱杆(430)一表面与支撑板(440)连接,所述安装环(450)一表面与第三支撑柱(150)连接。

2.根据权利要求1所述的一种提高信号强度全方位覆盖的通信杆,其特征在于:所述固定装置(200)包括固定板(210)、第一固定圆柱(220)、第二固定圆柱(230)、第三固定圆柱(240)、固定脚柱(250)和固定环(260),所述第一载重板(110)通过固定板(210)与第一支撑柱(130)连接,所述第一固定圆柱(220)下表面与第一支撑柱(130)连接,所述第一固定圆柱(220)上表面与第二支撑柱(140)连接,所述第二支撑柱(140)通过第二固定圆柱(230)与第三支撑柱(150)连接,所述第三固定圆柱(240)下表面与第三支撑柱(150)连接,所述第三固定圆柱(240)上表面与避雷装置(500)连接,所述固定脚柱(250)一表面与第一支撑柱(130)连接,所述固定环(260)一表面与第二支撑柱(140)连接。

3.根据权利要求1所述的一种提高信号强度全方位覆盖的通信杆,其特征在于:所述发射装置(300)包括信号发射面板(310)、散热片(320)和内腔(330),所述信号发射面板(310)一表面与散热片(320)连接,所述散热片(320)一表面与调整装置(400)连接,所述内腔(330)一表面与散热片(320)连接。

4.根据权利要求1所述的一种提高信号强度全方位覆盖的通信杆,其特征在于:所述避雷装置(500)包括避雷针(510)、发射设备接地(520)和接地线(530),所述避雷针(510)下表面与固定装置(200)连接,所述发射设备接地(520)通过接地线(530)与发射装置(300)连接。

5.根据权利要求2所述的一种提高信号强度全方位覆盖的通信杆,其特征在于:所述固定装置(200)还设置有固定钢索(270)和固定螺母(280),所述固定钢索(270)下表面与固定环(260)连接,所述固定螺母(280)下表面与固定板(210)焊接。
