专利号: 202022073504X
申请人: 镇江市龙润工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

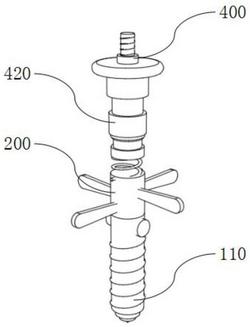

1.一种高效搅拌桩麻花钻头,包括钻头(100)、搅拌装置(200)、冷却管(300)以及固定装置(400),其特征在于:所述钻头(100)包括螺纹钻杆(110)以及固定栓(120),所述搅拌装置(200)包括搅拌装置本体以及减震器(230),所述冷却管(300)包括进液口(310)以及出液口(320),所述固定装置(400)包括伸缩管(410),所述螺纹钻杆(110)一端侧表面设有第一通孔,所述搅拌装置本体一端侧表面设有第二通孔,所述第一通孔与第二通孔位置相适应,所述固定栓(120)与第二通孔旋转配合,所述减震器(230)一端与伸缩管(410)一端焊接,所述搅拌装置本体另一端侧表面分别设有第一圆孔与第二圆孔,所述进液口(310)与第一圆孔连接,所述出液口(320)与第二圆孔连接。

2.根据权利要求1所述的一种高效搅拌桩麻花钻头,其特征在于:所述钻头(100)还包括钻头本体,所述钻头本体一端与螺纹钻杆(110)另一端焊接,所述固定栓(120)与第二通孔旋转配合。

3.根据权利要求1所述的一种高效搅拌桩麻花钻头,其特征在于:所述搅拌装置(200)还包括搅拌叶(210)以及减震弹簧(220),所述搅拌装置本体侧表面设有若干安装槽,若干所述搅拌叶(210)一端分别与若干安装槽连接,所述减震弹簧(220)一端与搅拌装置本体另一端连接,所述减震弹簧(220)另一端与减震器(230)另一端连接。

4.根据权利要求1所述的一种高效搅拌桩麻花钻头,其特征在于:所述冷却管(300)还包括冷却管本体,所述进液口(310)一端与冷却管本体侧表面连接,所述出液口(320)一端与冷却管本体侧表面连接。

5.根据权利要求1所述的一种高效搅拌桩麻花钻头,其特征在于:所述固定装置(400)还包括固定装置本体、气缸(420)、电机(430)以及固定螺栓(440),所述伸缩管(410)另一端与气缸(420)一端焊接,所述电机(430)一端设有转动轴,所述气缸(420)另一端与转动轴旋转配合,所述固定装置本体一端与电机(430)另一端焊接,所述固定装置本体另一端与固定螺栓(440)一端焊接。
