专利号: 2020219841103
申请人: 潘晓
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-09-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

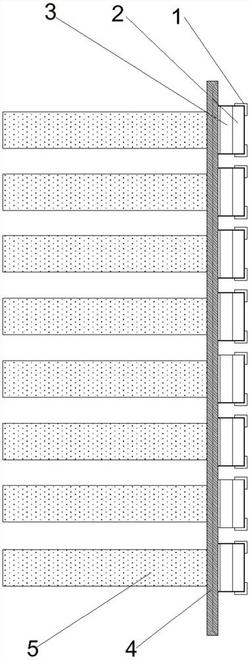

1.一种锅炉用除尘装置,其特征在于,包括过滤装置,所述过滤装置包括若干滤袋(5),所述滤袋(5)顶部设有滤袋花板(4),所述滤袋花板(4)与所述滤袋(5)连接处设有安装机构,所述安装机构包括若干风口(6),所述风口(6)均匀固定在所述滤袋花板(4)内部,所述风口(6)高度高于所述滤袋花板(4)表面所在高度,所述风口(6)两侧均设有第一卡扣孔(7),所述风口(6)内部设有扣接环(2),所述扣接环(2)安装于所述滤袋(5)顶部,所述扣接环(2)内径等于所述风口(6)外径,所述扣接环(2)一侧设有定环(18),所述定环(18)两端均设有卡扣(20),所述卡扣(20)一侧设有双卡(17),所述卡扣(20)另一侧设有单卡(16),所述扣接环(2)另一侧设有动环(3),所述动环(3)两端均设有第二卡扣孔(19),所述双卡(17)一端连接所述第一卡扣孔(7),所述双卡(17)另一端连接第二卡扣孔(19),所述扣接环(2)与滤袋(5)的连接处设有螺纹机构,所述螺纹机构包括内螺纹环(8),所述内螺纹环(8)内部设有外螺纹环(15),所述外螺纹环(15)固定安装于所述扣接环(2)底部,所述内螺纹环(8)与所述外螺纹环(15)通过螺纹相连接,所述滤袋(5)通过螺纹机构连接所述扣接环(2)。

2.根据权利要求1所述的一种锅炉用除尘装置,其特征在于,所述滤袋(5)内部设有支撑机构。

3.根据权利要求2所述的一种锅炉用除尘装置,其特征在于,所述支撑机构包括固定骨架(14),所述固定骨架(14)底部设有第一固定环(11),所述第一固定环(11)顶部设有第二固定环(10),所述第二固定环(10)顶部设有第三固定环(9),所述第一固定环(11)、所述第二固定环(10)与所述第三固定环(9)平行设置。

4.根据权利要求3所述的一种锅炉用除尘装置,其特征在于,所述第三固定环(9)顶部设有连接环(12),所述连接环(12)贯穿所述扣接环(2)。

5.根据权利要求4所述的一种锅炉用除尘装置,其特征在于,所述连接环(12)两侧均设有卡条(1),所述卡条(1)连接所述第一卡扣孔(7)。

6.根据权利要求5所述的一种锅炉用除尘装置,其特征在于,所述连接环(12)底部两侧均设有固定杆(13),所述第一固定环(11)、所述第二固定环(10)与所述第三固定环(9)固定于所述固定杆(13)的杆身。
