专利号: 2020219139892
申请人: 王树琴
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

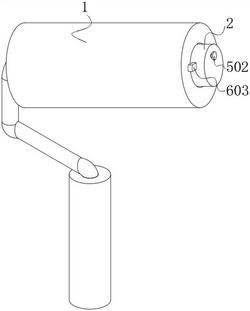

1.一种建筑工程用粉刷滚筒,包括滚筒刷(1),其特征在于:所述滚筒刷(1)的内壁旋转连接有握把(2),所述握把(2)的内部开设有第一放置槽(3)和第二放置槽(4),所述第一放置槽(3)的内部固定安装有控制机构(5),所述第二放置槽(4)的内部固定安装有限位机构(6)。

2.如权利要求1所述的一种建筑工程用粉刷滚筒,其特征在于:所述控制机构(5)包括牵引杆(501),所述牵引杆(501)的左侧贯穿握把(2)并延伸至第一放置槽(3)的内部,所述牵引杆(501)的右侧固定连接有手柄(502),所述牵引杆(501)的左侧固定连接有旋转杆(503)。

3.如权利要求2所述的一种建筑工程用粉刷滚筒,其特征在于:所述限位机构(6)包括挡块(601),所述挡块(601)的外表面与第二放置槽(4)的内壁滑动连接,所述挡块(601)的后侧固定连接有弹簧(602),所述弹簧(602)的后侧与第二放置槽(4)内壁的后侧固定连接,所述挡块(601)的前侧固定连接有限位块(603),所述限位块(603)的前侧贯穿至握把(2)的外侧,所述限位块(603)的右侧固定连接有配合柱(604),所述配合柱(604)的前侧与旋转杆(503)的后侧活动连接。

4.如权利要求2所述的一种建筑工程用粉刷滚筒,其特征在于:所述第一放置槽(3)内壁的前侧开设有旋转孔(7),所述旋转孔(7)的内壁与牵引杆(501)的外表面旋转连接。

5.如权利要求3所述的一种建筑工程用粉刷滚筒,其特征在于:所述挡块(601)的左侧固定连接有滑块(8),所述第二放置槽(4)内壁的左侧开设有与滑块(8)配合使用的滑槽(9)。

6.如权利要求3所述的一种建筑工程用粉刷滚筒,其特征在于:所述第一放置槽(3)内壁的前侧开设有配合孔(10),所述配合孔(10)的内壁与限位块(603)的外表面滑动连接。
