专利号: 2020219117978
申请人: 杭州派祺空气净化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

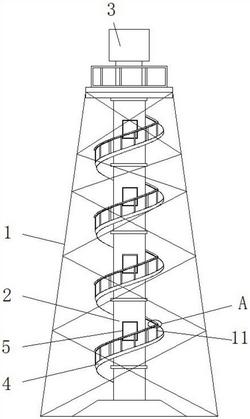

1.一种便于对内部进行检修的火炬塔,包括塔架(1),其特征在于:所述塔架(1)的内部固定连接有塔筒本体(2),且塔筒本体(2)的上端安装有火炬头(3),所述塔筒本体(2)的外部固定安装有扶梯(4),且塔筒本体(2)的外侧壁设置有安全门(5),所述塔筒本体(2)的内壁固定安装有平台(6),且塔筒本体(2)的内壁焊接连接有衔接杆(7),所述衔接杆(7)的外端焊接连接有衔接块(8),且衔接块(8)的外部连接有第一调节块(9),并且第一调节块(9)的外侧下端固定安装有工具箱(10),所述扶梯(4)的上部固定连接有承接杆(11),且承接杆(11)的上端焊接连接有衔接板(12),所述衔接板(12)的内侧固定安装有拦截杆(13),且衔接板(12)的上部焊接连接有扶手(14),所述扶手(14)的内部设置有调节槽(15),且调节槽(15)的内部连接有第二调节块(16),所述第二调节块(16)的外端连接有旋转块(17)。

2.根据权利要求1所述的一种便于对内部进行检修的火炬塔,其特征在于:所述衔接块(8)的内径直径尺寸大于平台(6)的内径直径尺寸,且衔接块(8)的形状呈环形设置。

3.根据权利要求1所述的一种便于对内部进行检修的火炬塔,其特征在于:所述工具箱(10)通过第一调节块(9)在衔接块(8)上构成滑动结构,且第一调节块(9)的纵截面形状呈倒“U”形。

4.根据权利要求1所述的一种便于对内部进行检修的火炬塔,其特征在于:所述拦截杆(13)在衔接板(12)的内侧等间距设置,且拦截杆(13)的横截面形状呈“L”形。

5.根据权利要求1所述的一种便于对内部进行检修的火炬塔,其特征在于:所述第二调节块(16)与旋转块(17)采用转动的方式相连接,且旋转块(17)的内部开设有槽状结构。

6.根据权利要求1所述的一种便于对内部进行检修的火炬塔,其特征在于:所述第二调节块(16)与扶手(14)采用卡合的方式相连接,且第二调节块(16)通过调节槽(15)在扶手(14)内构成滑动结构。
