专利号: 2020219071508
申请人: 赵秋萍
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

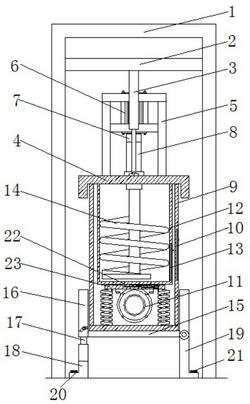

1.一种通用型原材料搅拌机,包括支架(1),其特征在于:所述支架(1)的内侧壁固定连接有第一支杆(2),所述第一支杆(2)的底部固定连接有第一伸缩气缸(3),所述第一伸缩气缸(3)的底端铰接有桶盖(4),所述桶盖(4)的顶部固定连接有电机架(5),所述电机架(5)的内部固定连接有电机(6),所述电机(6)的转动轴固定连接有短轴(7),所述短轴(7)的底端固定连接有第二伸缩气缸(8),所述桶盖(4)的底部活动连接有外筒(9),所述外筒(9)的侧表面设置有第一出料装置(10),所述外筒(9)的内底壁连接有振动装置(11),所述振动装置(11)的顶部连接有搅拌桶(12),所述搅拌桶(12)的侧表面设置有第二出料装置(13);

所述第二伸缩气缸(8)的底端贯穿桶盖(4)的内壁并延伸至搅拌桶(12)的内部,所述第二伸缩气缸(8)的侧表面固定连接有搅拌器(14),所述外筒(9)的底部固定连接有底板(15),所述底板(15)的四角均固定连接有套杆(16),左侧所述套杆(16)的底部设置有抬升装置(17),所述抬升装置(17)的底部连接有第一支脚(18),右侧所述套杆(16)的底部铰接有第二支脚(19),所述第一支脚(18)的内部螺纹连接有第一固脚螺栓(20),所述第二支脚(19)的内部螺纹连接有第二固脚螺栓(21)。

2.根据权利要求1所述的一种通用型原材料搅拌机,其特征在于:所述第一出料装置(10)包括第一空槽(1001)、第一滑块(1002)、第一搭扣(1003)和第一滑道(1004),所述第一空槽(1001)位于外筒(9)前侧的内壁,所述第一滑块(1002)与第一空槽(1001)的内部活动连接,所述第一滑块(1002)的前侧与第一搭扣(1003)的后端固定连接,所述第一滑道(1004)位于外筒(9)的正面,所述第一搭扣(1003)的侧表面与第一滑道(1004)的内部活动连接。

3.根据权利要求1所述的一种通用型原材料搅拌机,其特征在于:所述振动装置(11)包括弹簧(1101)、顶板(1102)和振动电机(1103),所述弹簧(1101)的顶端与顶板(1102)的底部固定连接,所述弹簧(1101)的底端与外筒(9)的内底壁固定连接,所述顶板(1102)的底部与振动电机(1103)的顶部固定连接。

4.根据权利要求3所述的一种通用型原材料搅拌机,其特征在于:所述的搅拌桶(12)底部固定连接有卡扣(22),所述顶板(1102)的内部开设有卡合部(23),所述卡扣(22)与卡合部(23)卡接。

5.根据权利要求1所述的一种通用型原材料搅拌机,其特征在于:所述第二出料装置(13)包括第二空槽(1301)、第二滑块(1302)、第二搭扣(1303)、第二滑道(1304)、固定钩(1305)、出料器(1306)和密封橡胶(1307),所述第二空槽(1301)位于搅拌桶(12)前侧的内壁,所述第二滑块(1302)与第二空槽(1301)的内部活动连接,所述第二滑块(1302)的前侧与第二搭扣(1303)的后端固定连接,所述第二滑道(1304)位于搅拌桶(12)的正面,所述第二搭扣(1303)的侧表面与第二滑道(1304)的内部活动连接,所述固定钩(1305)与搅拌桶(12)的侧表面活动连接,所述出料器(1306)的底部与第二空槽(1301)的内底壁铰接,所述密封橡胶(1307)与第二空槽(1301)后侧的内壁固定连接。

6.根据权利要求1所述的一种通用型原材料搅拌机,其特征在于:所述抬升装置(17)包括弧形滑道(1701),第三伸缩气缸(1702)和滑杆(1703),所述弧形滑道(1701)位于左侧套杆(16)的侧表面,所述第三伸缩气缸(1702)的底端与第一支脚(18)的顶部固定连接,所述第三伸缩气缸(1702)的顶端与滑杆(1703)的侧表面固定连接,所述滑杆(1703)的侧表面与弧形滑道(1701)的内部活动连接,所述第三伸缩气缸(1702)的侧表面与左侧套杆(16)的底端插接。
