专利号: 2020219014492
申请人: 大庆同益润滑油有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

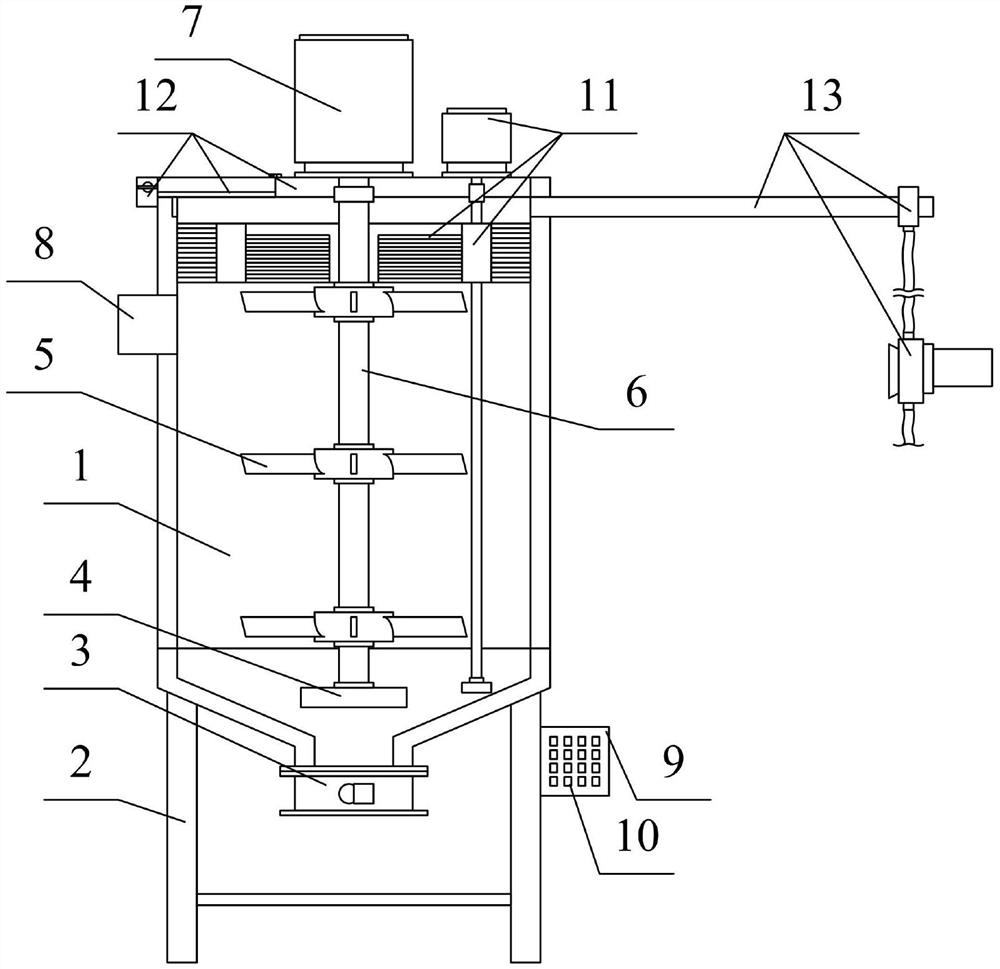

1.一种便于清理的润滑油生产搅拌装置,其特征在于,该便于清理的润滑油生产搅拌装置,包括搅拌罐(1),支撑柱(2),排液阀(3),支撑钢板(4),搅拌叶(5),搅拌轴(6),搅拌电机(7),进液管(8),PLC(9),驱动开关(10),可旋转清理架结构(11),可观察支撑板架结构(12)和可活动喷液架结构(13),所述的搅拌罐(1)下端的四周分别焊接有支撑柱(2);所述的排液阀(3)法兰连接在搅拌罐(1)下端的中间部位;所述的支撑钢板(4)焊接在搅拌罐(1)内部下侧的中间部位;所述的搅拌叶(5)焊接在搅拌轴(6)的外壁上,所述的搅拌轴(6)一端通过轴承安装在支撑钢板(4)的上端,另一端与搅拌电机(7)的输出轴联轴器连接;所述的搅拌电机(7)螺栓安装在可观察支撑板架结构(12)的上方;所述的进液管(8)焊接在搅拌罐(1)左端的上部;所述的PLC(9)螺栓安装在支撑柱(2)的右端上部,且PLC(9)的前表面电性连接有驱动开关(10);所述的可旋转清理架结构(11)安装在可观察支撑板架结构(12)的上方;所述的可观察支撑板架结构(12)安装在搅拌罐(1)的上端;所述的可活动喷液架结构(13)安装在搅拌罐(1)的上端;所述的可旋转清理架结构(11)包括输送电机(111),滚珠螺杆(112),支撑座(113),升降环(114),内毛刷(115)和外毛刷(116),所述的滚珠螺杆(112)下端通过轴承与支撑座(113)的上端连接;所述的升降环(114)螺栓安装在滚珠螺杆(112)上;所述的内毛刷(115)嵌入在升降环(114)的内壁四周;所述的外毛刷(116)嵌入在升降环(114)的外壁上。

2.如权利要求1所述的便于清理的润滑油生产搅拌装置,其特征在于,所述的可观察支撑板架结构(12)包括支板(121),活动板(122),加密垫(123),固定侧板(124),紧固螺杆(125)和手动横杆(126),所述的支板(121)左侧合页安装有活动板(122);所述的加密垫(123)胶接在活动板(122)的下端;所述的固定侧板(124)和活动板(122)内螺纹连接有紧固螺杆(125);所述的手动横杆(126)焊接在紧固螺杆(125)的外侧。

3.如权利要求1所述的便于清理的润滑油生产搅拌装置,其特征在于,所述的可活动喷液架结构(13)包括穿插板架(131),移动板(132),组装管(133),支撑管(134),连通管(135),喷洒头(136),第一软管(137),水泵(138)和第二软管(139),所述的穿插板架(131)右端焊接有移动板(132);所述的组装管(133)焊接在穿插板架(131)内部的右侧,且组装管(133)的左端焊接有连通管(135);所述的支撑管(134)焊接在穿插板架(131)内壁的右侧;

所述的喷洒头(136)螺纹连接在连通管(135)的下端;所述的第一软管(137)一端镶嵌在水泵(138)的上端,另一端镶嵌在组装管(133)的下端;所述的水泵(138)下端镶嵌有第二软管(139)。

4.如权利要求1所述的便于清理的润滑油生产搅拌装置,其特征在于,所述的内毛刷(115)分别与搅拌轴(6)和搅拌叶(5)对应,所述的外毛刷(116)与搅拌罐(1)的内壁接触,所述的内毛刷(115)和外毛刷(116)分别采用尼龙硬毛刷。

5.如权利要求1所述的便于清理的润滑油生产搅拌装置,其特征在于,所述的升降环(114)设置在搅拌罐(1)内部的上方,同时升降环(114)与滚珠螺杆(112)连接。

6.如权利要求1所述的便于清理的润滑油生产搅拌装置,其特征在于,所述的支撑座(113)焊接在搅拌罐(1)内壁下部的右侧,所述的支撑座(113)支撑住滚珠螺杆(112),同时滚珠螺杆(112)的上端与输送电机(111)的输出轴联轴器连接,所述的输送电机(111)螺栓安装在支板(121)上端的右侧。

7.如权利要求2所述的便于清理的润滑油生产搅拌装置,其特征在于,所述的支板(121)螺栓安装在搅拌罐(1)上端的右侧,所述的支板(121)上端的左侧螺栓安装有搅拌电机(7)。

8.如权利要求2所述的便于清理的润滑油生产搅拌装置,其特征在于,所述的活动板(122)密封住搅拌罐(1)上端的左侧,且活动板(122)与支板(121)连接。

9.如权利要求3所述的便于清理的润滑油生产搅拌装置,其特征在于,所述的穿插板架(131)设置为U型,所述的穿插板架(131)右侧设置有不锈钢板,所述的穿插板架(131)与搅拌罐(1)内部的上方相适配,所述的搅拌罐(1)内部的上方插接有穿插板架(131)。

10.如权利要求3所述的便于清理的润滑油生产搅拌装置,其特征在于,所述的支撑管(134)左端的连通管(135)设置有多个,且下端喷洒头(136)设置有多个。
