专利号: 2020218784230
申请人: 嘉善永杰精密模具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

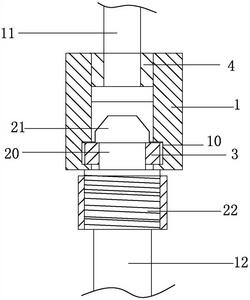

1.一种组合快速连接结构,其特征在于,包括筒体及对接件,筒体,其为中空结构,筒体内具有卡接组件,该卡接组件和筒体活动连接,对接件,其一端为外连接部,另一端为内连接部,外连接部的外壁上具有外螺纹,内连接部插入筒体内和卡接组件连接,所述内连接部呈锥形状,对接件的本体直径小于外连接部和内连接部,所述卡接组件由若干个锁紧块组合构成,锁紧块组合构成具有供内连接部贯穿的中心孔,所述锁紧块上具有和筒体内壁抵触的弹性部,弹性部具有弹性,所述对接件的内连接部插入中心孔时,锁紧块向外侧挤压弹性部,以便中心孔孔径扩大且供内连接部贯穿后对接件本体置于中心孔内。

2.根据权利要求1所述一种组合快速连接结构,其特征在于:所述锁紧块设有三个,三个锁紧块围绕着中心孔的外周而设置且相互抵触。

3.根据权利要求2所述一种组合快速连接结构,其特征在于:所述筒体的内壁上开设有环形活动槽,所述锁紧块置于环形活动槽内。
