专利号: 2020218717024
申请人: 南粤人才信息科技(广州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

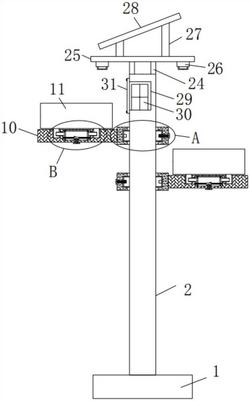

1.一种用于智慧城市的方向指示牌,其特征在于,包括:底板(1),所述底板(1)的顶部固定安装有立柱(2),所述底板(1)的上方设有安装座(3),所述安装座(3)的顶部开设有安装孔(4),所述立柱(2)的顶端贯穿所述安装孔(4),所述安装孔(4)的内壁上开设有环形槽(5),所述立柱(2)上固定套设有环形座(6),所述环形座(6)转动安装在所述环形槽(5)内,所述环形座(6)的侧壁上开设有定位槽(7),所述环形槽(5)的一侧内壁上开设有螺纹孔(8),所述螺纹孔(8)内螺纹安装有螺栓(9),所述螺栓(9)的两端均延伸至所述螺纹孔(8)外,所述螺栓(9)的一端延伸至所述定位槽(7)内,所述安装座(3)远离所述螺栓(9)的一侧固定安装有横板(10),所述横板(10)的顶部设有指示牌(11),所述指示牌(11)的底部固定安装有两个固定柱(12),所述横板(10)的顶部开设有两个固定槽(13),两个所述固定柱(12)的底端分别滑动安装在相对应的所述固定槽(13)内,两个所述固定柱(12)相互靠近的一侧均开设有卡槽(14),所述横板(10)上开设有位于两个所述固定槽(13)之间的腔体(15),所述腔体(15)内设有连接轴(16),所述连接轴(16)上固定套设有第一锥形齿轮(17),所述连接轴(16)的两端均固定安装有丝杆(18),两个所述丝杆(18)的螺纹旋向相反设置,两个所述丝杆(18)上均螺纹套设有活动板(19),两个所述活动板(19)相互远离的一侧均固定安装有卡杆(20),所述腔体(15)的两侧内壁上均开设有连接孔(21),两个所述卡杆(20)相互远离的一端分别贯穿相对应的所述卡杆(20)并分别延伸至相对应的所述卡槽(14)内,所述腔体(15)的底部内壁上开设有圆孔,所述圆孔内转动安装有转轴(22),所述转轴(22)的两端均延伸至所述圆孔外,所述转轴(22)位于所述腔体(15)内的一端固定安装有第二锥形齿轮(23),所述第二锥形齿轮(23)与所述第一锥形齿轮(17)相啮合,所述立柱(2)的顶部固定安装有四个支撑杆(24),四个所述支撑杆(24)呈两两对称设置,四个所述支撑杆(24)的顶端固定安装有同一个支撑板(25),所述支撑板(25)的底部固定安装有两个照明灯(26),所述支撑板(25)的顶部固定安装有两个支架(27),两个所述支架(27)的顶部固定安装有同一个太阳能电池板(28),所述太阳能电池板(28)为倾斜设置,所述立柱(2)的一侧开设有位于所述安装座(3)上方的凹槽(29),所述凹槽(29)内固定安装有蓄电池组(30),所述立柱(2)的一侧通过螺栓固定安装有盖板(31),所述盖板(31)与所述凹槽(29)的槽口相适配。

2.根据权利要求1所述的一种用于智慧城市的方向指示牌,其特征在于,所述定位槽(7)的数量为多个,多个所述定位槽(7)呈等间距环形排布。

3.根据权利要求1所述的一种用于智慧城市的方向指示牌,其特征在于,所述腔体(15)的顶部内壁上开设有限位槽,两个所述活动板(19)的顶部均固定安装有限位杆,两个所述限位杆分别滑动安装在相对应的所述限位槽内。

4.根据权利要求1所述的一种用于智慧城市的方向指示牌,其特征在于,所述腔体(15)的两侧内壁上均固定安装有轴承座,两个所述丝杆(18)相互远离的一端分别转动安装在相对应的所述轴承座上。

5.根据权利要求1所述的一种用于智慧城市的方向指示牌,其特征在于,两个所述活动板(19)的底部均嵌套有滚珠,两个所述滚珠均与所述腔体(15)的底部内壁滚动接触。

6.根据权利要求1所述的一种用于智慧城市的方向指示牌,其特征在于,所述转轴(22)上固定套设有轴承,所述轴承的外圈与所述圆孔的内壁固定连接,所述转轴(22)的底端固定安装有手柄。
