专利号: 2020218537021
申请人: 德乾恩精密模具(昆山)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

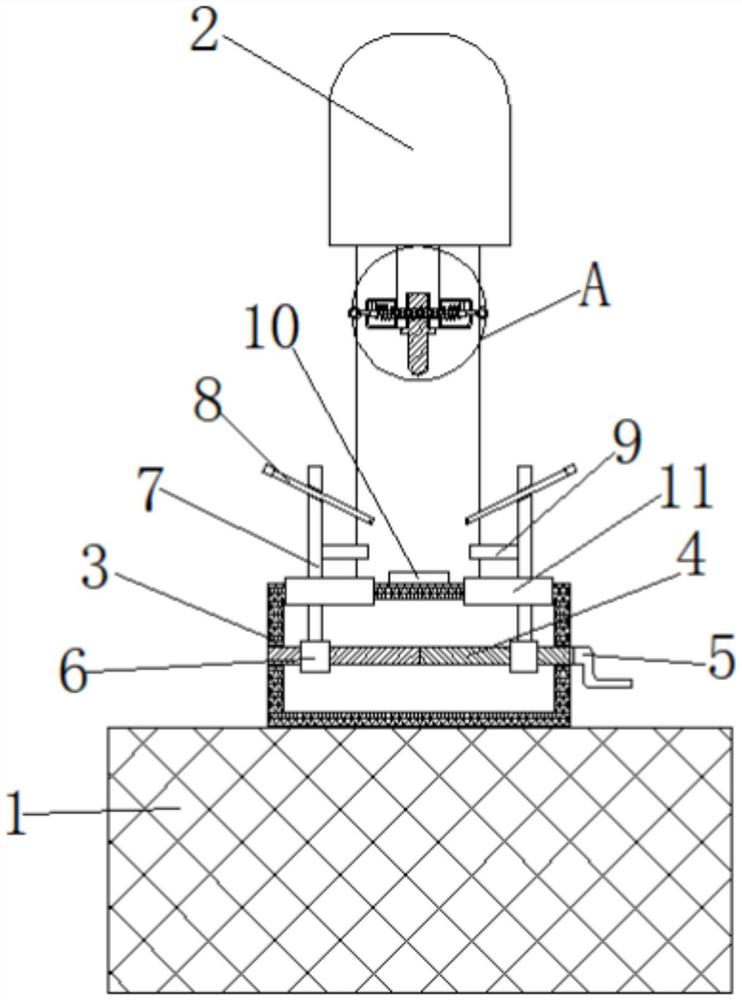

1.一种便于更换夹持机构的模具检测用硬度计,包括承重底座(1),其特征在于:所述承重底座(1)的顶部固定连接有加压机构(2),所述承重底座(1)的顶部固定连接有工作腔(3),所述工作腔(3)的一侧转动连接有双头螺纹杆(4),所述双头螺纹杆(4)的一端固定连接有转动把手(5),所述双头螺纹杆(4)的外表面螺纹连接有螺纹套(6),所述螺纹套(6)的顶部固定连接有滑动板(7),所述滑动板(7)的一侧螺纹连接有螺纹杆(8),所述工作腔(3)的顶部固定安装有硬度检测块(10),所述滑动板(7)另一侧固定连接有弧形夹板(9),所述工作腔(3)的顶部开设有滑槽(11),所述滑槽(11)的内壁开设有限位槽(12),所述滑动板(7)的一侧固定连接有限位块(13),所述加压机构(2)的底部开设有安装槽(22),所述加压机构(2)的一侧固定连接有固定腔(14),所述固定腔(14)的内壁固定连接有固定杆(15),所述固定杆(15)的一端固定连接有滑套(16),所述固定腔(14)的一侧贯穿连接有推拉杆(17),所述推拉杆(17)的一侧固定连接有卡块(19),所述推拉杆(17)的外表面设置有复位弹簧(18),所述安装槽(22)的内部插接有压力检测头(20),所述压力检测头(20)的一侧开设有卡合孔(21)。2.根据权利要求1所述的一种便于更换夹持机构的模具检测用硬度计,其特征在于:所述双头螺纹杆(4)的两端与所述工作腔(3)的两侧接触面内部设置有转动轴承。3.根据权利要求1所述的一种便于更换夹持机构的模具检测用硬度计,其特征在于:所述滑动板(7)与所述滑槽(11)为滑动连接,且所述滑动板(7)、滑槽(11)均设置有两个。4.根据权利要求1所述的一种便于更换夹持机构的模具检测用硬度计,其特征在于:所述螺纹杆(8)、弧形夹板(9)的顶端均设置有橡胶垫。5.根据权利要求1所述的一种便于更换夹持机构的模具检测用硬度计,其特征在于:所述限位槽(12)与所述限位块(13)为滑动连接,且所述限位槽(12)、限位块(13)均设置有四个。6.根据权利要求1所述的一种便于更换夹持机构的模具检测用硬度计,其特征在于:所述滑套(16)与所述推拉杆(17)为滑动连接,且所述滑套(16)的内部宽度与所述推拉杆(17)的横截面大小相适配。7.根据权利要求1所述的一种便于更换夹持机构的模具检测用硬度计,其特征在于:所述复位弹簧(18)的一侧与所述固定杆(15)的一侧固定连接,所述复位弹簧(18)的另一侧与所述卡块(19)的一侧固定连接。8.根据权利要求1所述的一种便于更换夹持机构的模具检测用硬度计,其特征在于:所述螺纹套(6)、螺纹杆(8)、弧形夹板(9)、固定腔(14)、固定杆(15)、滑套(16)、推拉杆(17)、复位弹簧(18)、卡块(19)均设置有两个,且均为对称设置。
