专利号: 2020218095810
申请人: 江西省益丰化工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-09-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

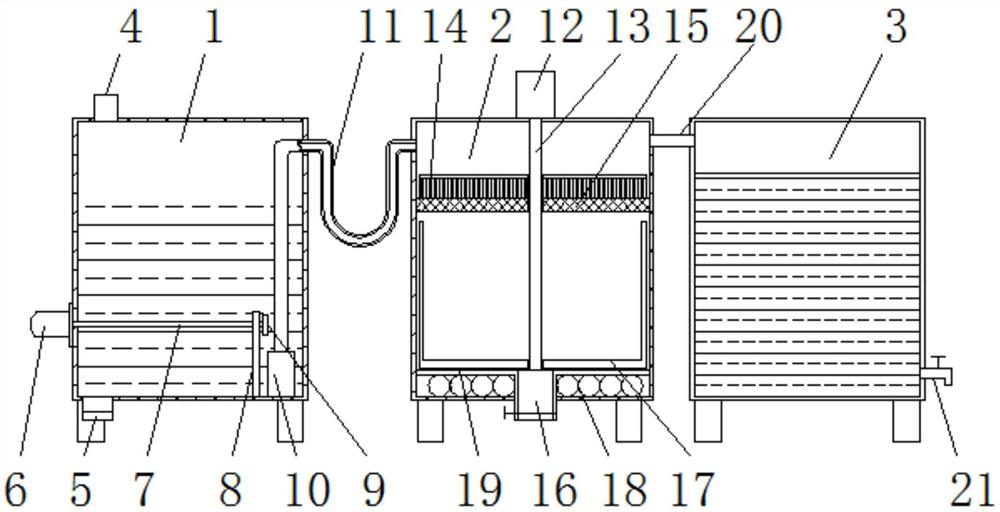

1.一种便于清理的废水除盐用沉淀物过滤装置,包括沉淀池(1)、除盐水箱(2)、蒸馏水箱(3)、刮板(8)、毛刷(14)和叶片(17),其特征在于:所述沉淀池(1)上端开设有进水口(4),且沉淀池(1)左侧安装有伺服电机(6),并且伺服电机(6)连接有丝杆(7),而且丝杆(7)贯穿连接有刮板(8),同时丝杆(7)右端设置有限位板(9),所述沉淀池(1)下端开设有排污口(5),且沉淀池(1)内右端放置有水泵(10),并且水泵(10)通过U型管(11)连接除盐水箱(2),所述除盐水箱(2)上端安装有交流电机(12),且交流电机(12)连接有转轴(13),并且转轴(13)上端安装有毛刷(14),而且转轴(13)下端安装有叶片(17),所述除盐水箱(2)下端设置有加热管(18),且加热管(18)上端安装有隔板(19),并且除盐水箱(2)下端中间开设左右盐粒出口(16),而且除盐水箱(2)内上端安装有滤网(15),所述除盐水箱(2)右侧通过冷凝管(20)连接蒸馏水箱(3),且蒸馏水箱(3)右侧安装有出水口(21)。

2.根据权利要求1所述的一种便于清理的废水除盐用沉淀物过滤装置,其特征在于:所述除盐水箱(2)的中心线与转轴(13)的中心线相互重合,且转轴(13)的中心线与盐粒出口(16)的中心线相互重合。

3.根据权利要求1所述的一种便于清理的废水除盐用沉淀物过滤装置,其特征在于:所述丝杆(7)的中心线与水平线相互平行,且丝杆(7)与刮板(8)构成传动结构,且刮板(8)与沉淀池(1)底部相互垂直。

4.根据权利要求1所述的一种便于清理的废水除盐用沉淀物过滤装置,其特征在于:所述U型管(11)设置在沉淀池(1)和除盐水箱(2)之间,且U型管(11)的最低点低于滤网(15)的高度。

5.根据权利要求1所述的一种便于清理的废水除盐用沉淀物过滤装置,其特征在于:所述毛刷(14)的中心线与滤网(15)的中心线相互重合,且毛刷(14)与滤网(15)的上表面相互贴合,并且毛刷(14)通过转轴(13)构成旋转运动。

6.根据权利要求1所述的一种便于清理的废水除盐用沉淀物过滤装置,其特征在于:所述叶片(17)设置有2片,且叶片(17)呈弧形,并且叶片(17)相对于除盐水箱(2)的中心线旋转对称。
