专利号: 2020218037270
申请人: 冯永建
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

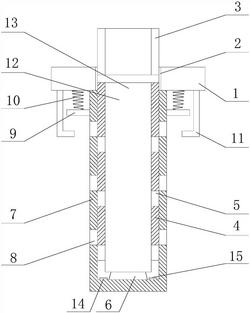

1.一种天然气喷射管,包括连接板(1),其特征在于:所述连接板(1)的中部开设有螺纹孔(2),所述连接板(1)的上部螺纹连接有连接头(3),所述连接板(1)的下部螺纹连接有喷射管头(4),所述喷射管头(4)的两侧均开设有通孔(5),所述喷射管头(4)的底部开设有压力孔(6);

所述喷射管头(4)的外壁套接有密封套(7),所述密封套(7)的两侧均开设有连接孔(8),所述密封套(7)外壁的两侧均固定连接有限位块(9),所述限位块(9)的顶部与连接板(1)的底部之间固定连接有弹簧(10),所述连接板(1)的底部位于两个所述弹簧(10)相背的一侧均固定连接有L型板(11);

所述密封套(7)的内壁前后两侧均竖直开设有条形槽(12),所述喷射管头(4)的前后两侧均竖直固定连接有条形块(13),所述条形槽(12)与条形块(13)相互配合卡接。

2.根据权利要求1所述的一种天然气喷射管,其特征在于:所述通孔(5)竖向等距开设在喷射管头(4)的两侧。

3.根据权利要求1所述的一种天然气喷射管,其特征在于:所述连接孔(8)竖向等距开设在密封套(7)的两侧,所述连接孔(8)的直径与通孔(5)的直径相同,所述连接孔(8)与通孔(5)相互配合。

4.根据权利要求1所述的一种天然气喷射管,其特征在于:所述压力孔(6)的截面设为锥形。

5.根据权利要求1所述的一种天然气喷射管,其特征在于:所述限位块(9)的底部到L型板(11)底部的距离与连接孔(8)的直径相同,所述L型板(11)的下部与限位块(9)的底部相互配合。

6.根据权利要求1所述的一种天然气喷射管,其特征在于:所述密封套(7)内壁的底部固定连接有密封垫(14),所述喷射管头(4)的底部沿压力孔(6)的圆周开设有密封槽(15),所述密封垫(14)与密封槽(15)相互配合。
