专利号: 2020217603399
申请人: 上海朗银压力容器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般热交换
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

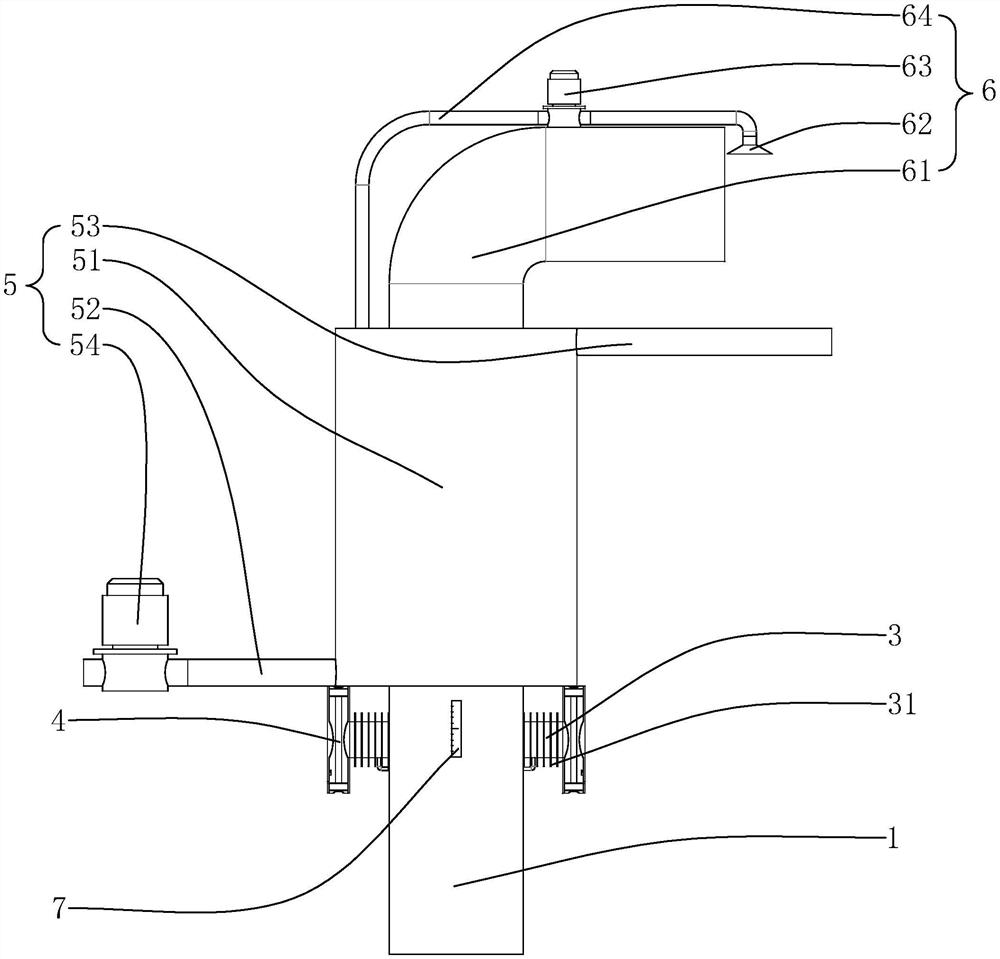

1.一种纺丝箱烟尘降温装置,其特征在于:包括烟尘管道(1)、设在烟尘管道(1)内用于对烟尘降温的吸热管(2)和设在烟尘管道(1)外侧壁上的散热管(3);

所述吸热管(2)内装有用于吸收烟尘热量的导热液;

所述散热管(3)与吸热管(2)连通。

2.根据权利要求1所述的一种纺丝箱烟尘降温装置,其特征在于:所述吸热管(2)弯曲设置。

3.根据权利要求1所述的一种纺丝箱烟尘降温装置,其特征在于:所述散热管(3)上设有翅片(31)。

4.根据权利要求3所述的一种纺丝箱烟尘降温装置,其特征在于:所述散热管(3)上设有用于对散热管(3)进行降温的风扇(4)。

5.根据权利要求1所述的一种纺丝箱烟尘降温装置,其特征在于:所述烟尘管道(1)的外部设有用于冷却烟尘管道的冷却组件(5)。

6.根据权利要求5所述的一种纺丝箱烟尘降温装置,其特征在于:所述冷却组件(5)包括设在烟尘管道(1)外侧壁上的冷却管道(51)、设在冷却管道(51)底部的入水管(52)、设在冷却管道(51)顶部的出水管(53)和设在入水管(52)上的第一水泵(54);

所述冷却管道(51)与烟尘管道(1)同轴;

所述第一水泵(54)与入水管(52)连通。

7.根据权利要求1所述的一种纺丝箱烟尘降温装置,其特征在于:所述烟尘管道(1)上设有对烟尘净化除尘的除尘组件(6);

所述除尘组件包括设在烟尘管道(1)顶部开口处的弯管(61)、设在弯管(61)上的喷雾枪(62)、设在弯管(61)上的第二水泵(63)和设在弯管(61)上的水管(64);

所述喷雾枪(62)与第二水泵(63)可拆卸连接;

所述水管(64)的一端与冷却管道(51)连接,水管(64)另一端与第二水泵(63)连接。

8.根据权利要求1所述的一种纺丝箱烟尘降温装置,其特征在于:所述烟尘管道(1)上设有测量烟尘管道(1)内温度的温度计(7)。
