专利号: 2020217464080
申请人: 阚显福
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

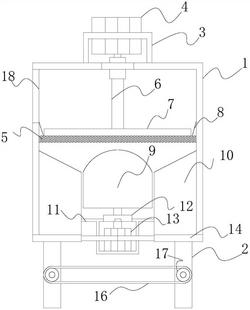

1.一种建筑施工用的砂石粉碎机,包括箱体(1),其特征在于:所述箱体(1)的顶部与固定架(3)的底部固定连接,所述固定架(3)内壁与第一伺服电机(4)的外表面固定连接,所述第一伺服电机(4)的输出轴与液压杆(6)的顶部固定连接,所述液压杆(6)的底部贯穿箱体(1)与挤压板(7)的顶部固定连接,所述挤压板(7)的底部与过滤板(5)的顶部贴合,所述箱体(1)的内壁与过滤板(5)固连接,所述过滤板(5)与挡板(8)的固定连接,所述挡板(8)的顶部与箱体(1)内壁固定连接;

所述箱体(1)内腔与固定环(10)外表面固定连接,所述固定环(10)内壁与支撑座(11)固定连接,所述支撑座(11)的内壁与第二伺服电机(13)的底部固定连接,所述支撑座(11)的顶部与固定块(12)的底部固定连接,所述第二伺服电机(13)输出轴贯穿固定块(12)与磨头(9)的底部固定连接,所述箱体(1)的底部与伸缩板(14)的顶部固定连接,所述伸缩板(14)远离箱体(1)内壁的一端与支撑座(11)的外表面贴合,所述伸缩板(14)的底部与支撑柱(2)的顶部固定连接,所述支撑柱(2)的内腔中部与第三伺服电机(15)固定连接,所述第三伺服电机(15)的输出轴与传动轴(17)的一端固定连接,所述传动轴(17)的外表面与传送带(16)固定贴合。

2.根据权利要求1所述的一种建筑施工用的砂石粉碎机,其特征在于:所述箱体(1)的顶部左侧开设有进料口(18)。

3.根据权利要求1所述的一种建筑施工用的砂石粉碎机,其特征在于:所述固定环(10)位于过滤板(5)的下方,且固定环(10)的顶部形状为漏斗型。

4.根据权利要求1所述的一种建筑施工用的砂石粉碎机,其特征在于:所述磨头(9)位于固定环(10)内环中部,且磨头(9)的顶部为圆弧形。

5.根据权利要求1所述的一种建筑施工用的砂石粉碎机,其特征在于:所述伸缩板(14)由两个半圆环形的板对称拼接组成。

6.根据权利要求1所述的一种建筑施工用的砂石粉碎机,其特征在于:所述传送带(16)位于伸缩板(14)的正下方。
