专利号: 2020216273245
申请人: 江苏瀚和建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

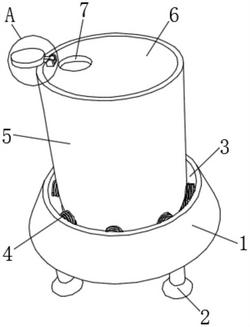

1.一种建筑工程用搅拌均匀的物料搅拌机,包括支撑座(1),其特征在于:所述支撑座(1)的下表面固定连接有四组支撑杆(2),所述支撑座(1)的中部开设有减震腔(3),所述减震腔(3)的内壁与多组弹簧(4)的一侧均固定连接,多组所述弹簧(4)的另一侧均与隔音层(5)的底部固定连接,所述隔音层(5)内壁套接有搅拌桶(6),所述搅拌桶(6)上表面的左侧开设有进料口(7),所述进料口(7)的左侧设置有凹槽块(8),所述凹槽块(8)的底部与搅拌桶(6)的上表面固定连接,所述凹槽块(8)的前后两侧内壁分别与转轴(9)的前后两端固定连接,所述转轴(9)的中部与连接杆(10)的右端固定连接,所述连接杆(10)的左端与桶盖(11)的右侧固定连接,所述搅拌桶(6)的顶部内壁与电机箱(12)的底部固定连接,所述电机箱(12)的顶部内壁与驱动电机(13)的顶部固定连接,所述驱动电机(13)的输出端穿过电机箱(12)的底部内壁与转杆(18)的顶端固定连接,所述转杆(18)的左右两侧分别固定连接有多组第一搅拌杆(14),所述转杆(18)的前后两侧分别设置有多组第二搅拌杆(15),位于转杆(18)前侧第二搅拌杆(15)的前端与刮板(16)的后侧固定连接,位于转杆(18)后侧第二搅拌杆(15)的后端对称设置有刮板(16),所述搅拌桶(6)的底部与出料阀(17)的顶部固定连接,所述出料阀(17)的顶部与搅拌桶(6)的内底部连通,所述出料阀(17)的底部穿过隔音层(5)的底部延伸至隔音层(5)外。

2.根据权利要求1所述的一种建筑工程用搅拌均匀的物料搅拌机,其特征在于:所述支撑杆(2)上侧的形状为长方形,支撑杆(2)下侧的形状为上端面比下端面小的圆台。

3.根据权利要求1所述的一种建筑工程用搅拌均匀的物料搅拌机,其特征在于:所述弹簧(4)设置有两行八列,多组弹簧(4)呈圆周分布,每两列弹簧(4)之间的夹角为四十五度。

4.根据权利要求1所述的一种建筑工程用搅拌均匀的物料搅拌机,其特征在于:所述进料口(7)的形状和桶盖(11)的形状均为圆形,进料口(7)的半径和桶盖(11)的半径相适配。

5.根据权利要求1所述的一种建筑工程用搅拌均匀的物料搅拌机,其特征在于:所述第一搅拌杆(14)分为长搅拌杆和短搅拌杆,短搅拌杆的长度为长搅拌杆的二分之一。

6.根据权利要求1所述的一种建筑工程用搅拌均匀的物料搅拌机,其特征在于:所述刮板(16)共设置有两组,刮板(16)的形状与搅拌桶(6)内壁的形状相适配。
