专利号: 2020215762390
申请人: 邹鸣
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

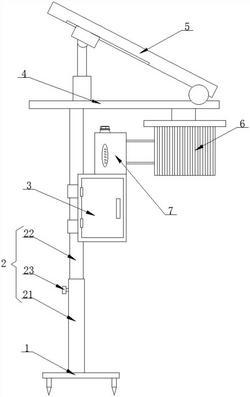

1.一种园林景观珍稀树木病虫害防护结构,包括稳定地桩(1),其特征在于:所述稳定地桩(1)的顶面固定安装有升降锁止杆(2),所述升降锁止杆(2)的表面固定安装有电源控制柜(3),所述升降锁止杆(2)的顶端固定安装有设备安装顶板(4),所述设备安装顶板(4)的顶面设有可调太阳能供电机构(5),所述设备安装顶板(4)的底面固定安装有物理诱杀机构(6),所述物理诱杀机构(6)包括安装座(61)、诱杀电网(62)、诱虫灯(63)和底盘(64),所述诱杀电网(62)和诱虫灯(63)固定安装于安装座(61)的底面,所述诱虫灯(63)的另一端与底盘(64)的周侧固定连接,所述底盘(64)的顶面固定安装有药剂缓释条(8),所述电源控制柜(3)的顶面固定安装有药剂储存箱(7),所述药剂储存箱(7)的内部设有缓释吸收芯(9),所述药剂缓释条(8)的端部固定连接有引流杆(81),所述引流杆(81)的另一端贯穿至药剂储存箱(7)的内侧与缓释吸收芯(9)固定连接。

2.根据权利要求1所述的一种园林景观珍稀树木病虫害防护结构,其特征在于:所述稳定地桩(1)的顶面开设有若干通孔并设有地桩,所述升降锁止杆(2)包括升降套杆(21)和伸缩杆(22),所述升降套杆(21)滑动套接于伸缩杆(22)的外侧,所述升降套杆(21)的一侧开设有螺纹孔并设有锁止螺钉(23),所述锁止螺钉(23)的端部与伸缩杆(22)的表面抵接。

3.根据权利要求1所述的一种园林景观珍稀树木病虫害防护结构,其特征在于:所述电源控制柜(3)的内部设有控制板和移动电源,所述移动电源的输入端与可调太阳能供电机构(5)的输出端电性连接,所述控制板的输出端与可调太阳能供电机构(5)和物理诱杀机构(6)的输入端电性连接。

4.根据权利要求1所述的一种园林景观珍稀树木病虫害防护结构,其特征在于:所述诱杀电网(62)的端部电连接有高压电流发生器,所述诱杀电网(62)的数量为若干,所述诱杀电网(62)呈圆周分布于诱虫灯(63)的外侧,且相邻诱杀电网(62)的端部分别与高压电流发生器输出端的两级电连接。

5.根据权利要求1所述的一种园林景观珍稀树木病虫害防护结构,其特征在于:所述药剂缓释条(8)呈螺旋状结构,所述药剂缓释条(8)套接于诱虫灯(63)的外侧,所述药剂缓释条(8)的两端分别通过引流杆(81)与药剂储存箱(7)的内腔相连通,所述药剂缓释条(8)和引流杆(81)为藤条或棉绳材质构件。

6.根据权利要求1所述的一种园林景观珍稀树木病虫害防护结构,其特征在于:所述缓释吸收芯(9)包括包覆纸膜(91)和吸收木芯(92),所述包覆纸膜(91)缠绕包裹于吸收木芯(92)的外侧,所述吸收木芯(92)的两端分别与两个引流杆(81)的端部相连接。

7.根据权利要求1所述的一种园林景观珍稀树木病虫害防护结构,其特征在于:所述可调太阳能供电机构(5)包括光伏电池板(51)、调节滑块(52)和电动推杆(53),所述光伏电池板(51)的一端于设备安装顶板(4)的顶面绞合连接,所述电动推杆(53)的底端与设备安装顶板(4)的顶面固定连接,所述电动推杆(53)的顶面与调节滑块(52)的底面转动连接,所述调节滑块(52)的顶面与光伏电池板(51)的底面滑动连接。
