专利号: 2020215286394
申请人: 陈仕基
专利类型:其他
专利状态:已下证
专利领域: 照明
更新日期:2023-09-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

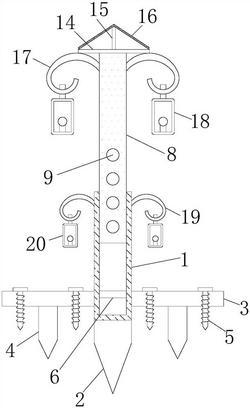

1.一种具有调节结构的新能源景观灯,包括灯杆安装套管(1),其特征在于:所述灯杆安装套管(1)的一端固定连接有第一定位销杆(2),所述灯杆安装套管(1)的外壁固定连接有固定座(3),所述固定座(3)的底部固定连接有第二定位销杆(4),所述固定座(3)的顶部螺纹连接有定位螺栓杆(5),所述灯杆安装套管(1)的内侧壁固定连接有限位块(6),所述灯杆安装套管(1)的正面开设有第一螺纹孔(7),所述灯杆安装套管(1)的内壁活动连接有灯杆(8),所述灯杆(8)的正面开设有第二螺纹孔(9),所述第一螺纹孔(7)的内壁活动连接有第一螺栓(10);

所述第一螺栓(10)的外壁螺纹连接有第一螺母(11),所述第二螺纹孔(9)的内壁螺纹连接有第二螺栓(12),所述第二螺栓(12)的外壁螺纹连接有第二螺母(13),所述灯杆(8)的一端固定连接有安装横板(14),所述安装横板(14)的顶部固定连接有安装竖板(15),所述安装竖板(15)的一端固定连接有太阳能面板本体(16),所述灯杆(8)的外壁固定连接有第一弧型安装杆(17),所述第一弧型安装杆(17)的底部固定连接有第一景观灯本体(18),所述灯杆安装套管(1)的外壁固定连接有第二弧型安装杆(19),所述第二弧型安装杆(19)的底部固定连接有第二景观灯本体(20)。

2.根据权利要求1所述的一种具有调节结构的新能源景观灯,其特征在于:所述定位螺栓杆(5)的数量为十二个,且十二个定位螺栓杆(5)的一端均贯穿固定座(3)的顶部并延伸至固定座(3)的底部。

3.根据权利要求1所述的一种具有调节结构的新能源景观灯,其特征在于:所述灯杆(8)的外壁与灯杆安装套管(1)的内壁活动连接,且灯杆安装套管(1)的形状大小和灯杆(8)的形状大小均相互匹配。

4.根据权利要求1所述的一种具有调节结构的新能源景观灯,其特征在于:所述第一螺纹孔(7)的内壁和第二螺纹孔(9)的内壁均与第一螺栓(10)的外壁螺纹连接,所述第一螺纹孔(7)的内壁和第二螺纹孔(9)的内壁均与第二螺栓(12)的外壁螺纹连接,所述第一螺栓(10)的一端和第二螺栓(12)的一端均分别贯穿灯杆安装套管(1)的正面和灯杆(8)的正面并延伸至灯杆安装套管(1)的背面。

5.根据权利要求1所述的一种具有调节结构的新能源景观灯,其特征在于:所述第一螺纹孔(7)的形状大小和第二螺纹孔(9)的形状大小均相同,所述第一螺栓(10)的形状大小和第二螺栓(12)的形状大小均相同,所述第一螺母(11)的形状大小和第二螺母(13)的形状大小均相同。

6.根据权利要求1所述的一种具有调节结构的新能源景观灯,其特征在于:所述太阳能面板本体(16)的数量为两个,且两个太阳能面板本体(16)以安装横板(14)的中垂线为对称轴对称设置。

7.根据权利要求1所述的一种具有调节结构的新能源景观灯,其特征在于:所述第一景观灯本体(18)的数量为两个,且两个第一景观灯本体(18)以灯杆(8)的中垂线为对称轴对称设置,所述第二景观灯本体(20)的数量为两个,且两个第二景观灯本体(20)以灯杆(8)的中垂线为对称轴对称设置。
