专利号: 2020213718406
申请人: 何娜
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

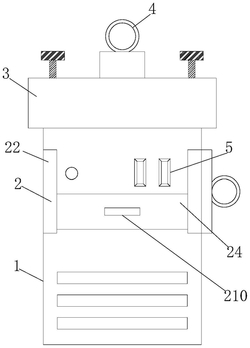

1.一种便携USB蓝牙音箱,包括音箱主体(1),其特征在于:所述音箱主体(1)的一侧安装有两个USB插口(5),所述音箱主体(1)上与两个USB插口(5)相对应的位置安装有防护装置(2),所述防护装置(2)包括固定板(22)、滑槽(23)、移动板(24)、卡槽(25)、卡杆(26)、容纳槽(27)、拉伸弹簧(28)、连接板(29)、把手(210)和防护棉(211),所述音箱主体(1)的一侧且位于两个USB插口(5)的两侧均安装有固定板(22),两个所述固定板(22)之间设置有移动板(24),所述移动板(24)与固定板(22)之间通过滑槽(23)滑动连接,两个所述固定板(22)的一侧设置有连接板(29),所述连接板(29)靠近固定板(22)的一侧正中央位置开设有容纳槽(27),所述容纳槽(27)与固定板(22)之间通过拉伸弹簧(28)进行连接,所述连接板(29)靠近固定板(22)的一侧且位于容纳槽(27)的上下两侧均安装有卡杆(26),所述卡杆(26)与固定板(22)滑动连接,所述移动板(24)上开设有与卡杆(26)相对应的卡槽(25),所述移动板(24)远离音箱主体(1)的一侧安装有把手(210),所述移动板(24)远离把手(210)的一侧安装有防护棉(211),所述音箱主体(1)的上方设置有挂环(4)。

2.根据权利要求1所述的一种便携USB蓝牙音箱,其特征在于:所述移动板(24)的远离卡杆(26)的一端滑动连接有导向杆(21),所述导向杆(21)与滑槽(23)连接。

3.根据权利要求1所述的一种便携USB蓝牙音箱,其特征在于:所述连接板(29)远离固定板(22)的一侧安装有拉环。

4.根据权利要求1所述的一种便携USB蓝牙音箱,其特征在于:所述音箱主体(1)与挂环(4)之间通过散热装置(3)进行连接,所述散热装置(3)包括电机(31)、防护壳(32)、旋钮(33)、螺杆(34)、安装壳(35)、散热板(36)和扇叶(37),所述音箱主体(1)的上方安装有散热板(36),所述散热板(36)的外侧设置有安装壳(35),所述安装壳(35)的上方靠外侧设置有两个旋钮(33),所述旋钮(33)的下方安装有螺杆(34),所述安装壳(35)与螺杆(34)之间通过螺纹孔进行连接,所述螺杆(34)与散热板(36)之间通过轴承进行连接,所述安装壳(35)的上方正中央位置安装有电机(31),所述电机(31)的输出端与安装壳(35)之间通过轴承进行连接,所述电机(31)输出端的外侧安装有扇叶(37),所述电机(31)的外侧安装有防护壳(32),所述防护壳(32)与挂环(4)连接。

5.根据权利要求4所述的一种便携USB蓝牙音箱,其特征在于:所述散热板(36)的材质为铝合金。

6.根据权利要求4所述的一种便携USB蓝牙音箱,其特征在于:所述旋钮(33)的外侧安装有防滑套。
