专利号: 2020212126425
申请人: 无锡戴维环保设备制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

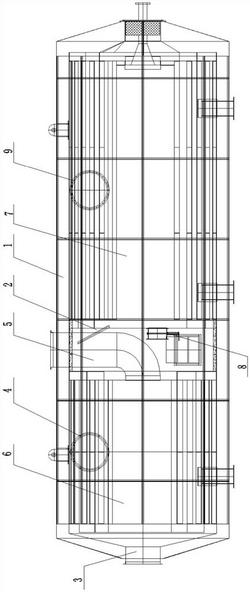

1.一种具有调风门的废气高温焚烧余热回收装置,其特征在于:包括炉本体(1),所述炉本体(1)内设有燃烧室(7)和换热室(6),所述燃烧室(7)和换热室(6)之间设有中间室(2);位于所述燃烧室(7)的所述炉本体(1)上开设废气进气口(9),所述废气进气口(9)与燃烧室(7)连通,废气经所述废气进气口(9)流入燃烧室(7),所述燃烧室(7)内的高温对废气进行加热燃烧并将废气分解成高温气体;高温气体流入所述中间室(2)后进入换热室(6)内;位于所述换热室(6)的所述炉本体(1)上开设进风口(4)和排烟口(3),新风经所述进风口(4)流入换热室(6),实现高温气体与新风进行热交换;降温后的烟气经排烟口(3)排出,预热后的新风经出风管路(5)流出;所述燃烧室(7)末端设有可开闭的调风门(8),所述调风门(8)靠近所述中间室(2),控制所述调风门(8)打开,释放所述燃烧室(7)内的高温,并将高温经中间室(2)传递于换热室(6),对所述换热室(6)内的新风进行预热。

2.根据权利要求1所述的一种具有调风门的废气高温焚烧余热回收装置,其特征在于:所述出风管路(5)由炉本体(1)内部延伸至炉本体(1)外部。
