专利号: 2020211443663
申请人: 无锡新蓝图测绘技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

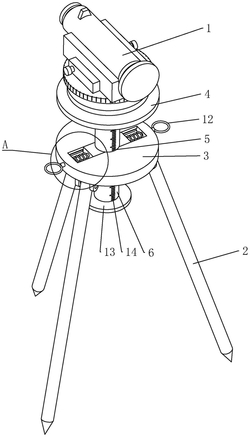

1.一种方便调节高度的高精度光学水准仪,包括水准仪本体(1)和三脚架,其特征在于:所述三脚架包括支腿(2)、调节台(3)和放置台(4),所述水准仪本体(1)设置在放置台(4)的上表面,所述支腿(2)设有三根,三根所述支腿(2)的一端均与调节台(3)的底面铰接,所述调节台(3)的中心设有通孔(5),所述通孔(5)内插设有连接杆(6),所述连接杆(6)与通孔(5)的内壁贴合,所述连接杆(6)的顶端与放置台(4)的底面中心固定连接,所述调节台(3)上设有用于固定连接杆(6)位置的锁紧组件(7);所述锁紧组件(7)包括设置在调节台(3)上表面的锁紧槽(71)、设置在锁紧槽(71)内的锁紧块(72)、设置在锁紧块(72)上的调节杆(73)、套设在调节杆(73)上的锁紧弹簧(74),所述锁紧槽(71)的长度方向的一端延伸至通孔(5)处,所述锁紧槽(71)的宽度小于通孔(5)的直径,所述锁紧块(72)与锁紧槽(71)远离通孔(5)的竖直内侧壁之间留有间隙,所述锁紧块(72)靠近通孔(5)的竖直侧壁设置为圆弧面(8)且与连接杆(6)贴合,所述锁紧块(72)与圆弧面(8)相邻的竖直侧壁与锁紧槽(71)的竖直内侧壁贴合,所述调节杆(73)的一端与锁紧块(72)远离通孔(5)的竖直侧壁的中心固定连接,另一端贯穿调节台(3)并延伸至调节台(3)外侧,所述调节杆(73)的中心轴经过通孔(5)的中心轴,所述锁紧弹簧(74)的一端与锁紧槽(71)远离通孔(5)的竖直内侧壁固定连接,另一端与锁紧块(72)远离通孔(5)的竖直侧壁固定连接,所述锁紧弹簧(74)的自然长度大于锁紧块(72)远离通孔(5)的竖直侧壁到锁紧槽(71)远离通孔(5)的竖直内侧壁之间的距离。

2.根据权利要求1所述的方便调节高度的高精度光学水准仪,其特征在于:所述锁紧组件(7)设有两组,两组所述锁紧组件(7)相对设置。

3.根据权利要求1所述的方便调节高度的高精度光学水准仪,其特征在于:所述锁紧块(72)与圆弧面(8)相邻的两个竖直侧壁上设有导向条(9),所述锁紧槽(71)的竖直内侧壁上设有与导向条(9)适配的导向槽(10),所述导向条(9)和导向槽(10)均水平设置,所述导向条(9)位于导向槽(10)内且与导向槽(10)的内壁贴合。

4.根据权利要求3所述的方便调节高度的高精度光学水准仪,其特征在于:所述导向条(9)与导向槽(10)的长度方向平行的棱边设置圆弧倒角(11)。

5.根据权利要求1所述的方便调节高度的高精度光学水准仪,其特征在于:所述调节杆(73)远离锁紧块(72)的一端设有拉环(12)。

6.根据权利要求1所述的方便调节高度的高精度光学水准仪,其特征在于:所述连接杆(6)远离放置台(4)的一端套设有限位环(13),所述限位环(13)与连接杆(6)固定连接。

7.根据权利要求1所述的方便调节高度的高精度光学水准仪,其特征在于:所述连接杆(6)的侧壁上设有刻度标(14)。

8.根据权利要求1所述的方便调节高度的高精度光学水准仪,其特征在于:所述支腿(2)远离调节台(3)的一端设置为尖端结构。
