专利号: 2020209585613
申请人: 孙水平
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

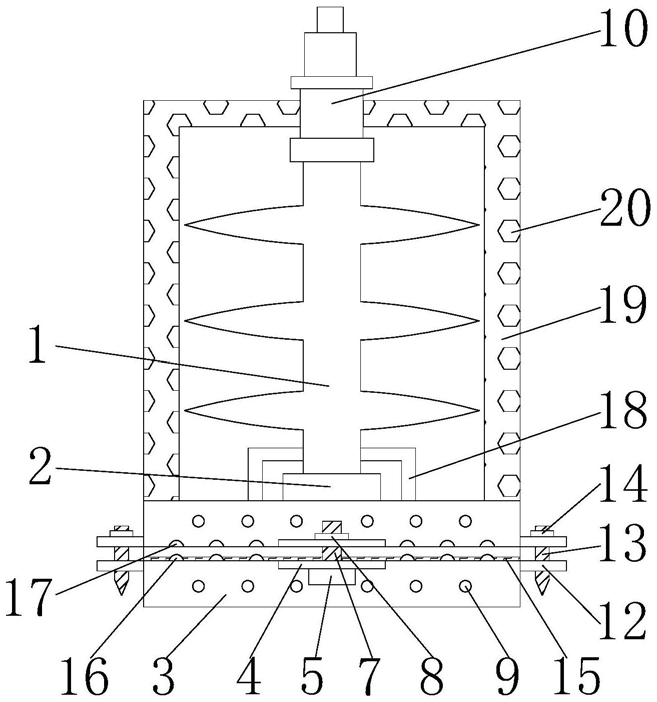

1.一种防止晃动的多固定机构绝缘子,包括绝缘子本体(1),其特征在于:所述绝缘子本体(1)的底部焊接有固定块(2),所述固定块(2)的底部固定连接有加固筒(3),所述加固筒(3)的正表面固定连接有固定托板(4),所述固定托板(4)的底部固定连接有凹块(5),所述凹块(5)的顶部开设有螺纹槽(6),所述加固筒(3)的正表面设置有第一螺丝(7),所述第一螺丝(7)的一端贯穿固定托板(4)并延伸至螺纹槽(6)内,所述第一螺丝(7)的外侧螺纹连接有第一螺帽(8),所述加固筒(3)的外侧开设有固线通孔(9),所述绝缘子本体(1)的顶部固定连接有绝缘子拉头(10),所述绝缘子本体(1)的内腔设置有防风壁(11)。2.根据权利要求1所述的一种防止晃动的多固定机构绝缘子,其特征在于:所述加固筒(3)的两侧均固定连接有延伸板(12),所述延伸板(12)的数量为四个。3.根据权利要求2所述的一种防止晃动的多固定机构绝缘子,其特征在于:所述延伸板(12)的内部螺纹连接有第二螺丝(13),所述第二螺丝(13)的顶部螺纹连接有第二螺帽(14)。4.根据权利要求1所述的一种防止晃动的多固定机构绝缘子,其特征在于:所述加固筒(3)的一侧固定连接有剂合板体(15),所述剂合板体(15)的外侧设置有剂合胶。5.根据权利要求1所述的一种防止晃动的多固定机构绝缘子,其特征在于:所述加固筒(3)靠近剂合板体(15)的一侧固定连接有凸起卡块(16),所述加固筒(3)远离凸起卡块(16)的一侧开设有凹型卡槽(17)。6.根据权利要求1所述的一种防止晃动的多固定机构绝缘子,其特征在于:所述绝缘子本体(1)的两侧均固定连接有连接杆(18),所述连接杆(18)远离绝缘子本体(1)的一端与加固筒(3)的顶部固定连接。7.根据权利要求1所述的一种防止晃动的多固定机构绝缘子,其特征在于:所述加固筒(3)的顶部固定连接有定位杆(19),所述定位杆(19)远离加固筒(3)的一端与绝缘子拉头(10)的一侧固定连接,所述定位杆(19)的外侧设置有通风孔(20)。
