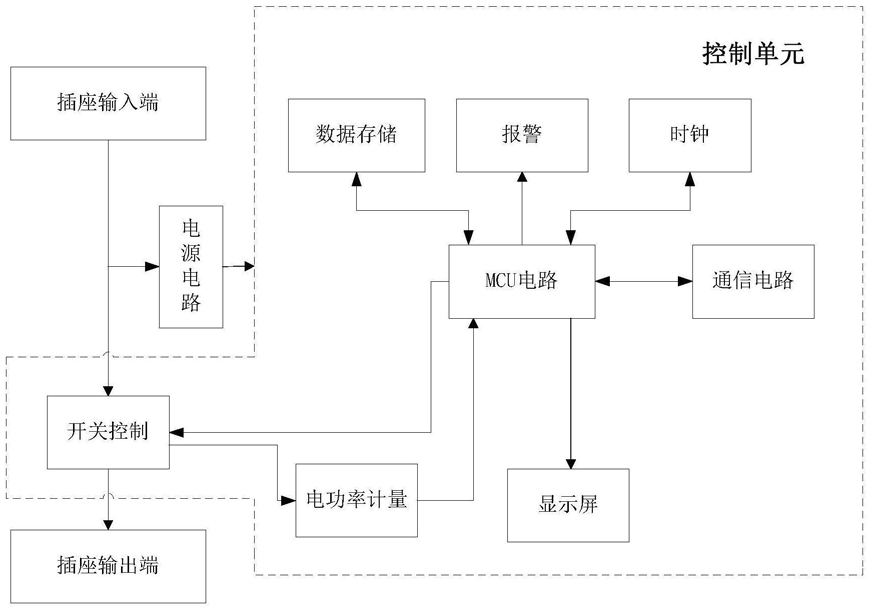

1.一种智能插座，包括插座输入端和插座输出端，所述插座输入端和插座输出端之间连接有火线和零线，其特征在于，包括控制单元和与插座输入端连接的用于向控制单元供电的电源单元；所述控制单元包括与插座输入端和输出端连接的开关控制电路，所述开关控制电路分别与MCU电路和电功率计量电路连接，所述MCU电路分别与数据存储电路、报警电路、时钟电路、通信电路、显示屏和电功率计量电路连接，所述电功率计量电路与插座输入端连接。

2.根据权利要求1所述的智能插座，其特征在于，所述通信电路包括与MCU电路连接的WIFI模块、以太网接口和/或RS-485接口。

3.根据权利要求1或2所述的智能插座，其特征在于，所述电功率计量电路包括计量电路和分别与计量电路连接的复位电路、传输电路、电压采集电路和电流采集电路，所述传输电路分别与复位电路和与MCU电路中芯片IC1连接，所述电压采集电路与插座输入端连接，所述电流采集电路与开关控制电路连接。

4.根据权利要求3所述的智能插座，其特征在于，所述计量电路包括计量芯片U1，计量芯片U1的引脚1分别与电阻RM18和接地电容CM9连接，电阻RM18的另一端与接地电容CM10连接，接地电容CM10远离接地点的一端与计量芯片U1的引脚14连接，计量芯片U1的引脚7分别与接地电容CM13和CM14连接，计量芯片U1的引脚16分别与接地电容CM11和CM12连接，计量芯片U1的引脚13和12通过晶振XM1连接，晶振XM1的两端分别与接地电容CM15和CM16连接。

5.根据权利要求4所述的智能插座，其特征在于，所述复位电路包括光电耦合器OM1，光电耦合器OM1的引脚4分别与电阻RM19、接地电容CM17和计量芯片U1的引脚15连接，电阻RM19的另一端与计量芯片U1的引脚14 连接，光电耦合器OM1的引脚3接地，光电耦合器OM1的引脚2与电阻RM20连接，电阻RM2的另一端悬空。

6.根据权利要求5所述的智能插座，其特征在于，所述传输电路包括光电耦合器OM2和光电耦合器OM3，光电耦合器OM2的引脚1与计量芯片U1的引脚14连接，光电耦合器OM2的引脚2通过电阻RM21与计量芯片U1的引脚11连接，光电耦合器OM2的引脚3接地，光电耦合器OM2的引脚4分别与电阻RM22、接地电容CM18和芯片IC1的引脚51连接，电阻RM22的另一端与光电耦合器OM1的引脚1连接；

光电耦合器OM3的引脚4分别与电阻RM23、接地电容CM19和计量芯片U1的引脚10连接，电阻RM23的另一端与计量芯片U1的引脚14连接，光电耦合器OM3的引脚3接地，光电耦合器OM3的引脚1与光电耦合器OM1的引脚1连接，光电耦合器OM3的引脚2通过电阻RM24与芯片IC1的引脚50连接。

7.根据权利要求3所述的智能插座，其特征在于，所述电压采集电路包括依次串联的电阻RM1、RM2、RM3、RM4、RM5、RM6、RM8和RM7，电阻RM1的另一端与零线连接，电阻RM8与RM7之间的节点接地，电阻RM8远离接地点的一端与接地电容CM4连接，所述电阻RM7远离接地点的一端分别与接地电容CM3和计量芯片U1的引脚3连接，所述电阻RM6和RM8之间的节点与计量芯片U1的引脚2连接。

8.根据权利要求3所述的智能插座，其特征在于，所述开关控制电路包括继电器K1、K2和与芯片IC1的引脚44连接的电阻R3，电阻R3的另一端与三极管Q4的基极连接，三极管Q4的发射极接地，三极管Q4的集电极分别与继电器K1、K2的线圈一端、二极管D6和D7连接，继电器K1和K2的线圈另一端以及二极管D6和D7的另一端与12V电源连接；继电器K1中常开开关的两端接入零线中，继电器K2中常开开关接入火线中。

9.根据权利要求8所述的智能插座，其特征在于，所述电流采集电路包括用于采集火线电流的电流互感器I1，电流互感器I1的一端分别与零线靠近继电器K1中常开开关的一端、电阻RM10和接地电阻RM12连接，电阻RM10的另一端分别与计量芯片U1的引脚5和接地电容CM6连接，电流互感器的另一端分别与火线靠近继电器K2中常开开关的一端、电阻RM9和接地电阻RM11连接，电阻RM9的另一端分别与计量芯片U1的引脚6和接地电容CM5连接。
