专利号: 2020208863895
申请人: 郑州市润华木业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

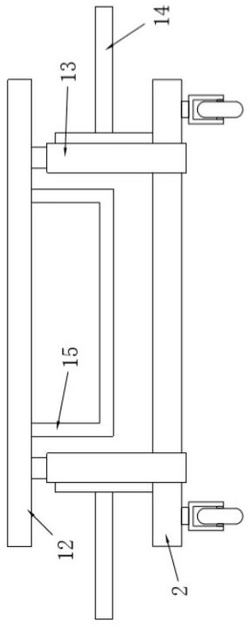

1.一种多片锯的上料用升降台,包括支撑架(1)和移动台(2),其特征在于:所述支撑架(1)的上端设有若干个辊轴(3),且支撑架(1)的尾部设有升降板(4),所述升降板(4)的下端对称设有两个支撑板(5),且支撑板(5)的前端设有夹紧气缸(6),所述夹紧气缸(6)面向升降板(4)的一端设有夹板,且夹板通过螺丝与夹紧气缸(6)的活塞杆固定连接,所述升降板(4)一端设有导杆(7),且升降板(4)的另一端设有丝杆(8),所述升降板(4)的上端设有齿轮箱(9)和正反转电机(10),所述正反转电机(10)的输出轴与齿轮箱(9)的输入轴固定连接,所述齿轮箱(9)的输出轴与丝杆(8)的一端固定连接,所述丝杆(8)通过丝杆螺母与升降板(4)传动连接,所述升降板(4)的左右两端均设有导板(11),所述移动台(2)的底部设有自锁万向轮,且移动台(2)的上端设有载料板(12),所述载料板(12)与移动台(2)之间设有伸缩杆(13),所述移动台(2)的左右两端均设有与导板(11)相对应的导向杆(14)。

2.根据权利要求1所述的一种多片锯的上料用升降台,其特征在于:所述导杆(7)通过螺丝与支撑架(1)固定连接,且导杆(7)还通过直线滚珠轴承与升降板(4)滑动连接。

3.根据权利要求1所述的一种多片锯的上料用升降台,其特征在于:所述导板(11)通过螺丝与支撑架(1)固定连接,且导板(11)的中部设有导槽。

4.根据权利要求1所述的一种多片锯的上料用升降台,其特征在于:所述载料板(12)的两端均设有扶手,且载料板(12)的下端设有凸筋(15)。

5.根据权利要求1所述的一种多片锯的上料用升降台,其特征在于:所述伸缩杆(13)的底端焊接在移动台(2)上,且伸缩杆(13)的顶端通过螺丝与载料板(12)固定连接。

6.根据权利要求1所述的一种多片锯的上料用升降台,其特征在于:所述导向杆(14)通过螺丝水平的固定在移动台(2)上。
