专利号: 2020208624752
申请人: 周国强
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

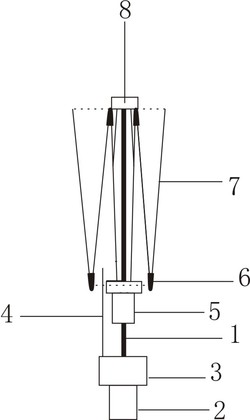

1.一种便于收卷的折叠雨伞,其特征在于:包括伞柄(1)、伞骨(7)和伞面(9),所述伞柄(1)顶部设有顶块(8),伞柄(1)外部设有支撑套(5),所述伞骨(7)的上下两端分别与顶块(8)和支撑套(5)连接,所述伞骨(7)上设有扭簧(6),所述伞面(9)通过伞骨(7)固定连接,所述伞面(9)上设有支撑杆(10)和弹性杆(11),所述支撑杆(10)设置在伞面(9)折痕处,伞骨(7)是放射性布局,弹性杆(11)设置在伞面(9)的边沿或里面一些,且与伞面(9)边沿平行,支撑杆(10)与弹性杆(11)连接,所述伞柄(1)下端设有手柄二(3),手柄二(3)设有导杆(4),所述手柄二(3)的内部设有弹簧(12),所述手柄二(3)下部设有手柄一(2),所述手柄二(3)向下延伸至手柄一(2),并套在手柄一(2)的外部,所述手柄二(3)与手柄一(2)重合的部分内部设有定位组件,所述定位组件包括凹槽(13)和凸块(14),所述凹槽(13)设在手柄二(3)的侧面,所述凸块(14)设在手柄一(2)的侧面,所述手柄一(2)与伞柄(1)固定连接,所述手柄二(3)与伞柄(1)转动连接。

2.根据权利要求1所述的一种便于收卷的折叠雨伞,其特征在于:所述扭簧(6)为360度扭簧。

3.据权利要求1所述的一种便于收卷的折叠雨伞,其特征在于:所述支撑杆(10)设有多组,所述弹性杆(11)设有多组,所述弹性杆(11)和支撑杆(10)设置多少个,对应的导杆(4)也需设置多少个。

4.据权利要求1所述的一种便于收卷的折叠雨伞,其特征在于:所述支撑杆(10)与弹性杆(11)之间形成一个空腔的限位。

5.据权利要求1所述的一种便于收卷的折叠雨伞,其特征在于:所述手柄一(2)和手柄二(3)的外表面均设有防滑颗粒。
