专利号: 2020208561471
申请人: 扬州实略信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

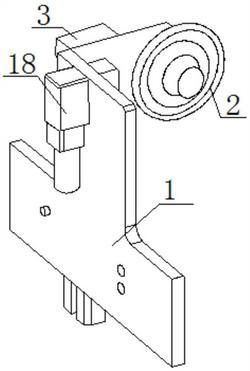

1.一种锯片位置调整装置,包括装置本体(1),所述装置本体(1)上设有控制驱动器(18)和锯片(2),装置本体(1)的一侧设有控制箱(3),控制箱(3)内设有放置块(4),放置块(4)上设有控制器本体(5),其特征在于,所述控制箱(3)的一侧内壁上开设有滑板槽(6),滑板槽(6)内活动安装有滑板(7),滑板槽(6)的一侧内壁上开设有安装槽(10),滑板槽(6)的一侧内壁上活动安装有推动块(8),推动块(8)的一侧转动安装有挤压杆(9),挤压杆(9)的一端活动安装有连接杆(12),连接杆(12)的一端转动安装有移动杆(13),安装槽(10)的一侧内壁上开设有移动孔(15),移动杆(13)的一端贯穿移动孔(15)并活动安装有转杆(16),转杆(16)的一端转动安装在控制箱(3)的一侧内壁上,转杆(16)的一端固定安装有抬升杆(17),抬升杆(17)的一端活动安装在放置块(4)的一侧上。

2.根据权利要求1所述的一种锯片位置调整装置,其特征在于,所述转杆(16)的一侧开设有活动孔,移动杆(13)的一侧固定安装有活动柱,活动柱的一端贯穿活动孔,安装槽(10)的一侧内壁上固定安装有限位杆(14),限位杆(14)的一侧开设有限位孔,移动杆(13)的一端贯穿限位孔。

3.根据权利要求1所述的一种锯片位置调整装置,其特征在于,所述放置块(4)的一侧开设有滑槽,抬升杆(17)的一端转动安装有滑块,滑块的一侧滑动安装在滑槽内。

4.根据权利要求1所述的一种锯片位置调整装置,其特征在于,所述滑板槽(6)的一侧内壁上开设有推块槽,推动块(8)的一侧滑动安装在推块槽内,推块槽的一侧内壁上固定安装有弹簧的一端,弹簧的另一端固定安装在推动块(8)的一侧上。

5.根据权利要求1所述的一种锯片位置调整装置,其特征在于,所述控制箱(3)的一侧内壁上开设有调节槽,放置块(4)的一侧固定安装有调节块,调节块的一侧滑动安装在调节槽的一侧内壁上。

6.根据权利要求1所述的一种锯片位置调整装置,其特征在于,所述安装槽(10)的一侧内壁上开设有滑动槽,挤压杆(9)的一端转动安装有滑动块(11),滑动块(11)的一侧滑动安装在滑动槽内,连接杆(12)的一端转动安装在滑动块(11)的一侧上。
