专利号: 2020208513800
申请人: 科锐特(成都)净化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

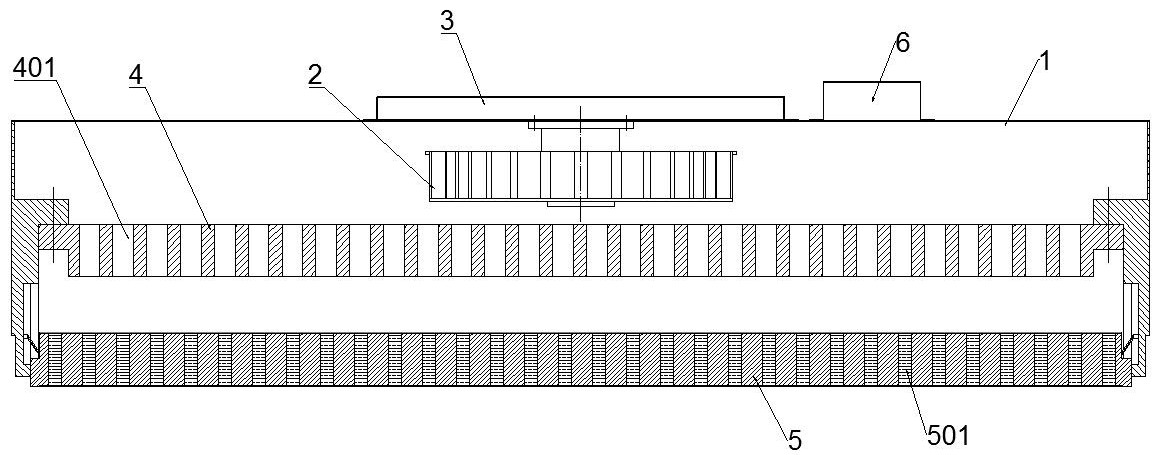

1.一种下拆式FFU过滤单元,包括箱体(1),箱体(1)内设置有风机(2),箱体(1)上表面处设置有导风圈(3)而下表面处设置有过滤结构,其特征在于:所述的箱体(1)内,在风机(2)和过滤结构之间设置有均风板(4),均风板(4)上开有多个让空气均匀分布的均风孔(401);

所述的过滤结构,包括滤体(5),滤体(5)上开有让空气不会乱窜的多个过滤长孔(501),过滤长孔(501)中装有过滤材料;

所述的滤体(5)与箱体(1)可拆卸设置。

2.根据权利要求1所述的一种下拆式FFU过滤单元,其特征在于:所述的均风孔(401)在均风板(4)上靠近风机(2)位置稀疏而远离风机(2)位置密集。

3.根据权利要求2所述的一种下拆式FFU过滤单元,其特征在于:所述的滤体(5)上相邻过滤长孔(501)间隔设置;

所述过滤长孔(501)和均风孔(401)的孔长度均大于2cm。

4.根据权利要求3所述的一种下拆式FFU过滤单元,其特征在于:所述的滤体(5)具有上、下网封板。

5.根据权利要求3或4所述的一种下拆式FFU过滤单元,其特征在于:所述的箱体(1)的左右内壁上开有滑槽A(101),滑槽A(101)内开有宽度比之小的滑槽B(102);

所述滑槽A(101)的上端呈阶梯状,滑槽B(102)的下端呈阶梯状;

所述滤体(5),其下部两侧具有滑条(502),其上部两侧具有弹性耳(503),滑条(502)与滑槽A(101)适配,弹性耳(503)与滑槽B(102)适配;

按压弹性耳(503)能让滤体(5)从箱体(1)脱落。

6.根据权利要求5所述的一种下拆式FFU过滤单元,其特征在于:所述的滤体(5)通过盖板(7)扣压固定。

7.根据权利要求5所述的一种下拆式FFU过滤单元,其特征在于:所述的风机(2)为PCI风机,其与调速器(6)电连接,调速器(6)位于箱体(1)上表面。

8.根据权利要求6所述的一种下拆式FFU过滤单元,其特征在于:所述的箱体(1)上表面还设置有提手。
