专利号: 2020208227531
申请人: 郑州宏瑞耐火材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2025-02-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.耐材半成品烘干装置,其特征在于:包括箱体(1):

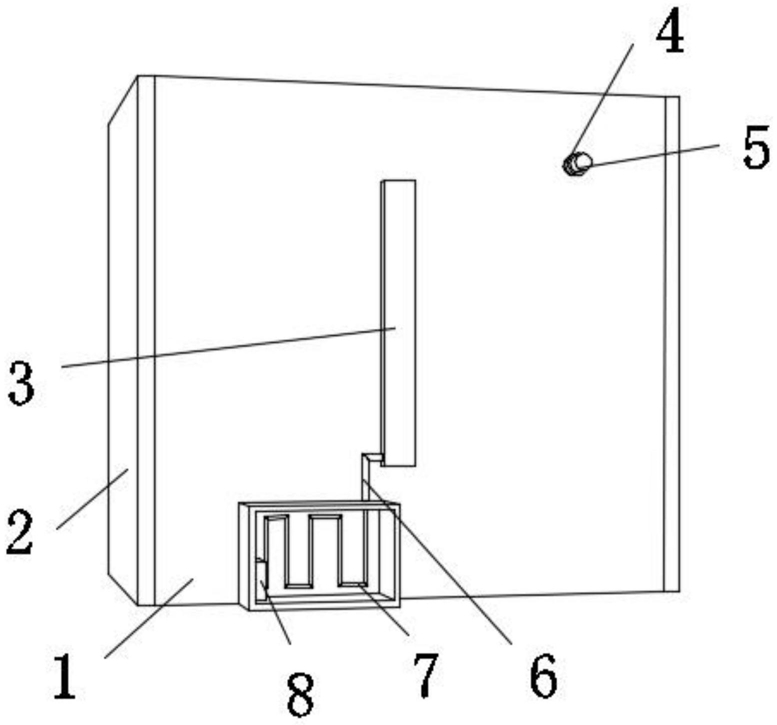

所述箱体(1)两侧外壁的一端通过合页铰连接有箱盖(2),箱盖(2)一侧内壁设置有密封橡胶圈,箱体(1)一侧外壁的底端设置有热风机构,箱体(1)一侧外壁的顶端设置有排气机构;

所述箱体(1)一侧外壁的底端设置有集水机构,箱体(1)底部内壁设置有烘干机构,箱体(1)两侧内壁分别滑动连接有若干个放置板(18)。

2.根据权利要求1所述的耐材半成品烘干装置,其特征在于:所述排气机构包括压力检测器(23),压力检测器(23)通过螺钉固定于箱体(1)一侧内壁的顶端,箱体(1)一侧内壁的顶端设置有排气孔(22),箱体(1)一侧外壁的顶端焊接有排气管(5),排气管(5)圆周外壁的一端设置有电子阀门(4)。

3.根据权利要求1所述的耐材半成品烘干装置,其特征在于:所述热风机构包括热风箱(19),热风箱(19)通过螺钉固定于箱体(1)一侧外壁的底端,热风箱(19)一侧内壁的底端通过螺钉固定有风机固定箱(8),风机固定箱(8)一侧内壁通过螺钉固定有风机,风机的吹风端卡接有风管(7),风管(7)圆周内壁设置有电热丝,风管(7)一端卡箍有进气管(6),箱体(1)一侧外壁通过螺钉固定有风盒(3),进气管(6)一端卡箍于风盒(3)一侧外壁的底端,箱体(1)一侧内壁分别设置有若干个吹风口(24)。

4.根据权利要求1所述的耐材半成品烘干装置,其特征在于:所述烘干机构包括烘干盒(9),烘干盒(9)通过螺钉固定于箱体(1)底部内壁的中间部位,烘干盒(9)底部内壁设置有半导体加热管,烘干盒(9)底部外壁设置有隔热垫,烘干盒(9)顶部外壁设置有导热罩,箱体(1)两侧内壁分别通过螺钉固定有若干个烘干灯板(12),烘干灯板(12)一侧内壁设置有加热灯管。

5.根据权利要求1所述的耐材半成品烘干装置,其特征在于:所述集水机构包括水箱(11),水箱(11)焊接于箱体(1)一侧外壁的底端,水箱(11)顶部外壁焊接有进水口(20),水箱(11)顶部外壁的另一端设置有水位刻度器(21),水位刻度器(21)底部外壁设置有悬浮球,水箱(11)一侧外壁的底端设置有排水口(10),排水口(10)一端设置有水阀。

6.根据权利要求5所述的耐材半成品烘干装置,其特征在于:所述箱体(1)顶部内壁通过螺钉固定有倾斜板(17),箱体(1)一侧内壁的顶端通过螺钉固定有水盒(16),水盒(16)底部外壁的一端设置有下水管(15),下水管(15)一端通过连接管连接于进水口(20)一端圆周外壁。

7.根据权利要求1所述的耐材半成品烘干装置,其特征在于:所述放置板(18)底部外壁的两端焊接有限位卡条(29),放置板(18)顶部外壁分别设置有若干个放置槽(25),放置板(18)顶部外壁分别开有若干个风干孔(26),限位卡条(29)底部外壁开有滑轮槽(27),滑轮槽(27)两侧内壁设置有若干个固定轴,固定轴的圆周外壁通过轴承连接有滑轮(28),放置板(18)滑动连接于箱体(1)两侧内壁,箱体(1)两侧内壁分别开有若干个滑槽(13),滑槽(13)底部外壁开有卡槽(14),滑槽(13)一侧外壁的两端分别卡接有橡胶限位块。
