专利号: 2020206234032
申请人: 天津市鑫亿泵业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

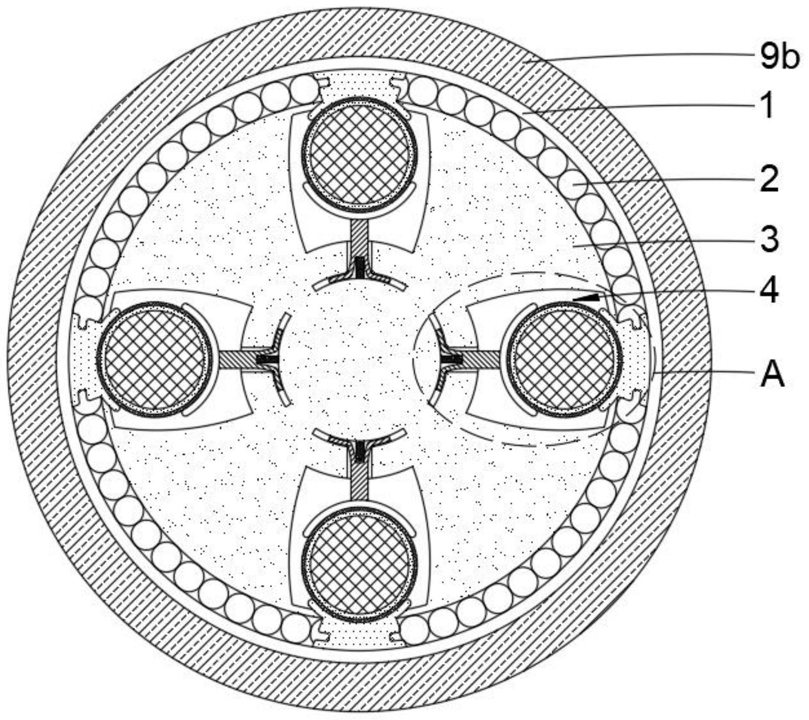

1.一种快速输送油品的变频潜油泵,其特征在于,包括:

外护套(1);

内衬架(3),所述内衬架(3)固定嵌合在外护套(1)内,且内衬架(3)上开设有多个用于储放电缆(6)的安装腔(4);

橡胶弧形架(5),所述橡胶弧形架(5)固定嵌合在安装腔(4)对应的外护套(1)的内套壁上,且橡胶弧形架(5)与电缆(6)一侧的外壁固定连接;

弧形支撑板(7),所述弧形支撑板(7)与电缆(6)另一侧的外壁固定连接,且弧形支撑板(7)的底部固定安装有橡胶支撑柱(8),且橡胶支撑柱(8)底部开设有切槽并分为两根半弧条(81),两根所述半弧条(81)插设至内衬架(3)内底壁开设的半弧槽(9)。

2.根据权利要求1所述的快速输送油品的变频潜油泵,其特征在于,所述橡胶支撑柱(8)开设的切槽内安装有弹簧(9a),所述弹簧(9a)的一端与切槽的内顶壁固定连接,且弹簧(9a)的另一端与半弧槽(9)的内底壁固定连接。

3.根据权利要求1所述的快速输送油品的变频潜油泵,其特征在于,所述电缆(6)包括缆芯(61)、绝缘套(62)和耐磨层(63),所述缆芯(61)上包裹有绝缘套(62),且绝缘套(62)的外侧固定套接有耐磨层(63)。

4.根据权利要求1所述的快速输送油品的变频潜油泵,其特征在于,所述外护套(1)的内壁固定嵌合有若干根环形分布的散热硅胶棒(2),且散热硅胶棒(2)的内壁与内衬架(3)的外圈壁固定连接。

5.根据权利要求1所述的快速输送油品的变频潜油泵,其特征在于,所述外护套(1)上固定嵌合有防腐蚀层(9b)。

6.根据权利要求1所述的快速输送油品的变频潜油泵,其特征在于,所述半弧槽(9)与内衬架(3)的轴心相同。
