专利号: 2020205974754
申请人: 刘义芳
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

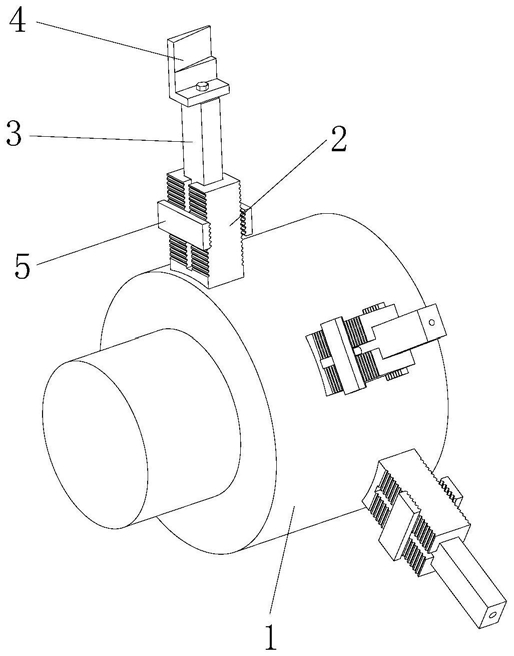

1.一种旋耕施肥播种机用开沟装置,包括播种机主转轴(1),其特征在于:所述播种机主转轴(1)的外表面螺旋阵列分布有多组安装座(2),所述安装座(2)的顶部开设有矩形槽(201),所述矩形槽(201)内插接有升降固定方杆(3),所述升降固定方杆(3)的顶部通过螺栓固定连接有开沟刀头(4),所述安装座(2)的侧壁设有与升降固定方杆(3)相对应的固定机构;

所述固定机构包括第一夹板(5)、第二夹板(7),所述第一夹板(5)的侧壁固定连接有两组固定杆(6),所述安装座(2)的侧壁开设有与固定杆(6)相对应的滑槽(202),所述升降固定方杆(3)的侧壁开设有两组与固定杆(6)相对应的固定孔(301),所述固定杆(6)远离第一夹板(5)的一端依次穿过滑槽(202)和固定孔(301)向外延伸并固定连接有螺纹杆(601),所述第二夹板(7)的侧壁开设有两组圆孔(702),所述第二夹板(7)通过圆孔(702)套接在螺纹杆(601)上,所述螺纹杆(601)螺纹连接有螺帽(8)。

2.根据权利要求1所述的一种旋耕施肥播种机用开沟装置,其特征在于:所述第一夹板(5)和第二夹板(7)将安装座(2)夹在中间。

3.根据权利要求1所述的一种旋耕施肥播种机用开沟装置,其特征在于:所述安装座(2)与第一夹板(5)和第二夹板(7)相接触的两侧开设有齿槽(203),所述第一夹板(5)上设有第一齿条(501),所述第二夹板(7)上设有第二齿条(701),所述第一齿条(501)和第二齿条(701)与齿槽(203)相啮合。

4.根据权利要求1所述的一种旋耕施肥播种机用开沟装置,其特征在于:所述固定杆(6)与螺纹杆(601)为一体铸造而成。

5.根据权利要求1所述的一种旋耕施肥播种机用开沟装置,其特征在于:所述第一夹板(5)的侧壁与安装座(2)的侧壁相贴合。

6.根据权利要求1所述的一种旋耕施肥播种机用开沟装置,其特征在于:所述第二夹板(7)的侧壁与安装座(2)的侧壁相贴合,所述第二夹板(7)的另一侧与螺帽(8)相贴合。

7.根据权利要求1所述的一种旋耕施肥播种机用开沟装置,其特征在于:所述螺帽(8)与第二夹板(7)之间可设有相应的垫片。
