专利号: 2020205338833
申请人: 天津江润塑料制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

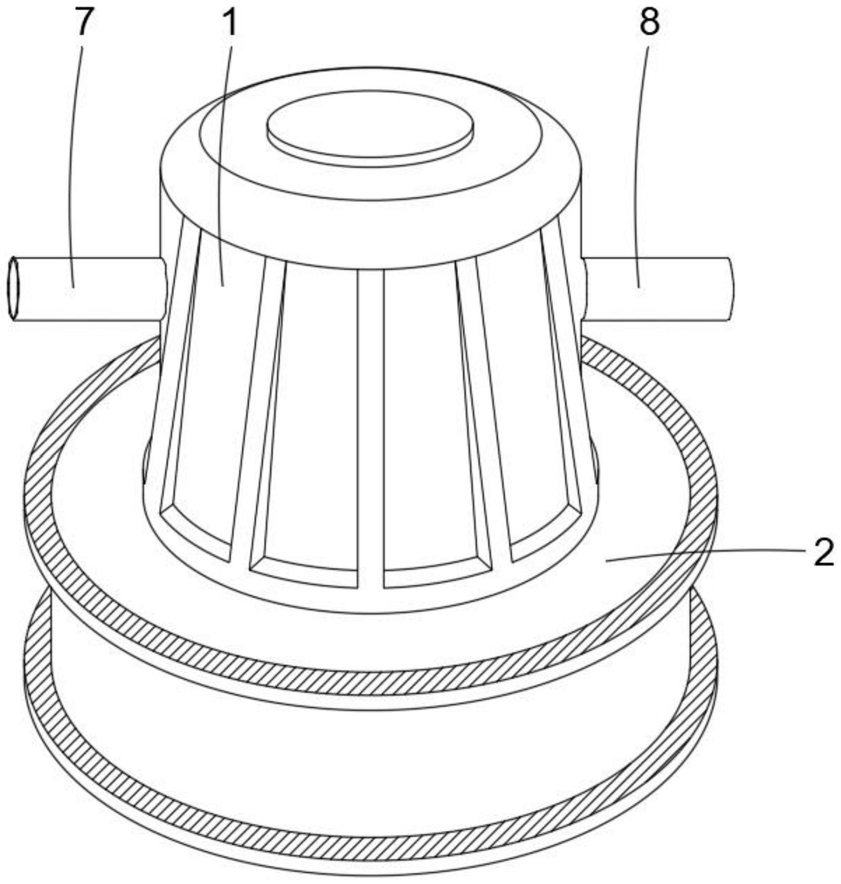

1.一种农用机械用高容尘量空滤器壳体,其特征在于,包括:

安装壳体(1);

固定壳体(2),所述固定壳体(2)固定安装在安装壳体(1)的底部,且固定壳体(2)内安装有集尘箱(3),所述集尘箱(3)的顶部开设有螺纹孔,且螺纹孔中螺纹固定安装有进尘管(4);

压合器(5),所述压合器(5)安装在安装壳体(1)内,且压合器(5)包括丝杆(51)、驱动电机(52)、螺纹连接块(53)、转动杆(54)、推杆(55)和压板(56),所述丝杆(51)转动安装在安装壳体(1)的内壁,且丝杆(51)的一端与固定在安装壳体(1)外侧壁上驱动电机(52)的输出端固定连接,所述丝杆(51)上开设有两段螺纹相反的螺纹段,且每一段螺纹上均套设有螺纹连接的螺纹连接块(53),两块所述螺纹连接块(53)的底部均铰接有转动杆(54),且两根转动杆(54)的另一端分别与推杆(55)靠近顶部的两侧壁铰接,所述推杆(55)穿过进尘管(4)并延伸至集尘箱(3)内,且推杆(55)的延伸端固定安装开设有若干个通孔的压板(56)。

2.根据权利要求1所述的农用机械用高容尘量空滤器壳体,其特征在于,所述安装壳体(1)内固定安装有滤芯(6),所述滤芯(6)的一侧与安装壳体(1)上的进气管(7)固定连接,且滤芯(6)的另一侧与安装壳体(1)上的排气管(8)固定连接。

3.根据权利要求1-2任一所述的农用机械用高容尘量空滤器壳体,其特征在于,所述安装壳体(1)内的滤芯(6)处于丝杆(51)的上方,且安装壳体(1)的底部开设有用于连接进尘管(4)的通孔。

4.根据权利要求1所述的农用机械用高容尘量空滤器壳体,其特征在于,所述进尘管(4)上开设有一段螺纹段,且螺纹段下方的管壁上开设有若干个均匀分布的排尘孔(42)。

5.根据权利要求1所述的农用机械用高容尘量空滤器壳体,其特征在于,所述集尘箱(3)的底部通过弹簧(9)与固定壳体(2)的内底壁弹性连接。

6.根据权利要求1所述的农用机械用高容尘量空滤器壳体,其特征在于,所述固定壳体(2)的侧壁开设有与集尘箱(3)连通的排尘阀。
