专利号: 2020205253290
申请人: 南通中意锅炉设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-05-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

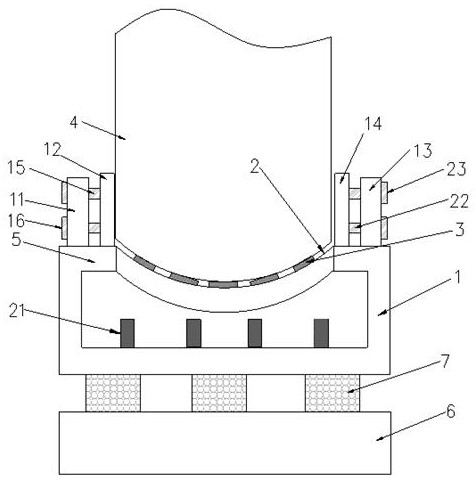

1.一种高稳定性锅炉底座,包括底座本体(1),其特征在于:所述底座本体(1)上端面为弧形支撑面(2),所述弧形支撑面(2)表面安装多个支撑垫块(3),所述弧形支撑面(2)上安装锅炉(4),所述弧形支撑面(2)两侧为平台(5),所述底座本体(1)底部安装有支撑底板(6),且所述底座本体(1)与支撑底板(6)之间安装多组减震机构(7),所述弧形支撑面(2)两侧平台上分别安装支撑组件。

2.根据权利要求1所述的一种高稳定性锅炉底座,其特征在于:所述支撑垫块(3)包括金属块(8)、第一EVA泡棉垫(9)和第二EVA泡棉垫(10),所述第一EVA泡棉垫(9)和第二EVA泡棉垫(10)分别粘接在金属块(8)上表面和下表面,支撑垫块(3)厚度为2cm-4cm。

3.根据权利要求1所述的一种高稳定性锅炉底座,其特征在于:所述支撑组件包括第一固定板(11)、第一夹持板(12)、第二固定板(13)和第二夹持板(14),所述第一固定板(11)垂直安装在底座本体(1)一侧平台的上端面,所述第一夹持板(12)设置在第一固定板(11)内侧,所述第一固定板(11)上开有两个螺栓孔,所述螺栓孔内安装第一调节螺杆(15),所述第一调节螺杆(15)一端与第一固定板(11)外侧中部接触,另一端与设置在第一固定板(11)外侧的第一调节螺帽(16)螺纹连接。

4.根据权利要求3所述的一种高稳定性锅炉底座,其特征在于:所述第二固定板(13)垂直安装在底座本体(1)另一侧平台的上端面,所述第二夹持板(14)设置在第二固定板(13)内侧,所述第二固定板(13)上开有两个螺栓孔,所述螺栓孔内安装第二调节螺杆(22),所述第二调节螺杆(22)一端与第二固定板(13)外侧中部接触,另一端与设置在第二固定板(13)外侧的第二调节螺帽(23)螺纹连接。

5.根据权利要求1所述的一种高稳定性锅炉底座,其特征在于:所述减震机构(7)包括上安装板(17)、下安装板(18)、导向柱(19)和高强度弹簧(20),所述上安装板(17)通过螺丝固定在底座本体(1)下端面,所述下安装板(18)固定安装在支撑底板(6)上端面,所述导向柱(19)焊接在上安装板(17)和下安装板(18)之间,所述高强度弹簧(20)安装在导向柱(19)外部。

6.根据权利要求1所述的一种高稳定性锅炉底座,其特征在于:所述底座本体(1)外壁上还焊接有凸筋(21)。
