专利号: 202020484585X
申请人: 威海通佳电器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

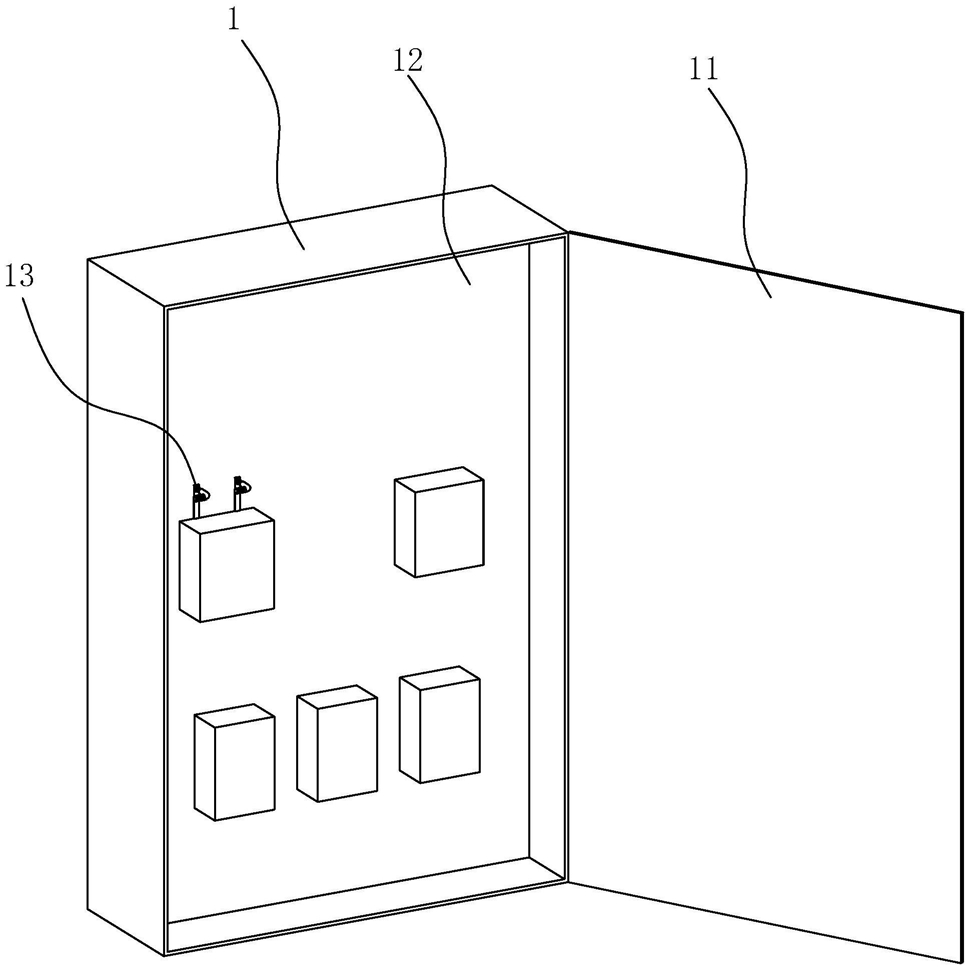

1.一种便捷电缆插接式配电柜,包括柜体(1),所述柜体(1)内安装有带外螺纹的电缆接头(13),其特征在于:所述电缆接头(13)的旁侧设有与柜体(1)铰接的承接板(15),所述承接板(15)的长度长于电缆接头(13)的长度,且承接板(15)的活动端上滑动连接有变向接头(2),所述变向接头(2)的一端设有与电缆接头(13)的端部适配的接口端(21),所述变向接头(2)的另一端设有沿与接口端(21)的轴向垂直延伸的延伸端(22),所述延伸端(22)的外圈设有与电缆接头(13)的外圈相同的外螺纹。

2.根据权利要求1所述的一种便捷电缆插接式配电柜,其特征在于:所述承接板(15)在与柜体(1)的铰接处设有承接圈(14),所述承接圈(14)套于电缆接头(13)的外周并与柜体(1)转动连接。

3.根据权利要求1所述的一种便捷电缆插接式配电柜,其特征在于:所述接口端(21)的内壁设有与电缆接头(13)的外螺纹适配的内螺纹(211)。

4.根据权利要求1所述的一种便捷电缆插接式配电柜,其特征在于:所述柜体(1)上转动连接有与电缆接头(13)同轴设置的罩体(3),所述罩体(3)的一侧铰接有与罩体(3)对合的罩盖(31),所述罩盖(31)与罩体(3)的对合处开设有与变向接头(2)的延伸端(22)对应的进线孔(32)。

5.根据权利要求4所述的一种便捷电缆插接式配电柜,其特征在于:所述罩体(3)内固定连接有与变向接头(2)的延伸端(22)相抵的支撑支架(35)。

6.根据权利要求5所述的一种便捷电缆插接式配电柜,其特征在于:所述罩盖(31)上设置有与支撑支架(35)对接的限位支架(312)。

7.根据权利要求4所述的一种便捷电缆插接式配电柜,其特征在于:所述罩体(3)在其与罩盖(31)的对合边上开设有密封槽(33),所述罩盖(31)在其与罩体(3)的对合边上设有与密封槽(33)适配的密封边(311)。

8.根据权利要求4所述的一种便捷电缆插接式配电柜,其特征在于:所述罩体(3)及罩盖(31)两者的棱设为圆角(34)。
