专利号: 202020467618X
申请人: 蔡彬彬
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

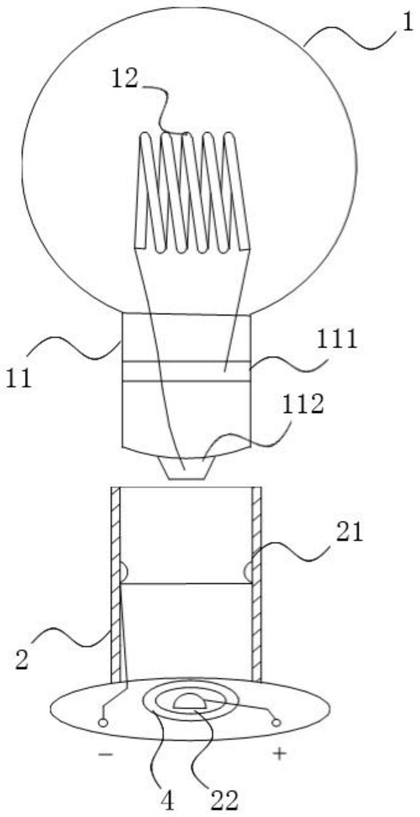

1.磁吸附灯系统,其特征在于:包括灯泡体和底座结构;其中,

所述灯泡体上分别设有安装头和灯丝,所述安装头上设有安装磁铁结构,所述底座结构上设有底座磁铁结构,所述安装磁铁结构和所述底座磁铁结构相对应且磁极相异;

所述安装头上还设有与所述灯丝相电连接的安装触接结构,所述底座结构上设有与外部电路相电连接的底座触接结构;

所述底座触接结构和所述安装触接结构之间可通过接触实现电连接。

2.如权利要求1所述的磁吸附灯系统,其特征是,所述安装触接结构包括固定设于所述安装头侧部的第一负极触点铜片、以及固定设于所述安装头底部的第一正极触点铜片,所述第一负极触点铜片和所述第一正极触点铜片分别与所述灯丝的两端一一对应电连接;

所述底座结构为底座体;所述底座触接结构包括固定设于所述底座体内侧壁的第二负极触点铜片、以及固定设于所述底座体内侧底端的第二正极触点铜片,其中,所述第二负极触点铜片与外部负极电路相电连接,所述第二正极触点铜片与外部正极电路相电连接。

3.如权利要求2所述的磁吸附灯系统,其特征是,所述安装头磁铁结构为安装头磁铁环,所述安装头磁铁环固接设置在所述安装头底部在位于所述第一正极触点铜片的外侧;

所述底座体磁铁结构为底座体磁铁环,所述底座体磁铁环固接设置在所述底座体内侧底端在位于所述第二正极触点铜片的外侧;

所述安装头磁铁环和所述底座体磁铁环相对应且磁极相异。

4.如权利要求1所述的磁吸附灯系统,其特征是,所述底座结构为底座转换头,所述底座转换头的内侧设有用于与所述安装触接结构电连接的转换触接结构以及用于与所述安装磁铁结构磁吸配合的底座磁铁结构;

所述底座转换头的外侧设有用于与外部灯具底座相配合及电连接的转换安装结构。

5.如权利要求4所述的磁吸附灯系统,其特征是,所述转换触接结构包括固定设于所述底座转换头的内侧表面用以与所述安装触接结构电连接的内负极触点铜片、以及固定设于所述底座转换头的内侧底端用以与所述安装触接结构电连接的内正极触点铜片。

6.如权利要求5所述的磁吸附灯系统,其特征是,所述底座磁铁结构为转换磁铁环,所述转换磁铁环固接设置在所述底座转换头内侧底端在位于所述内正极触点铜片的外侧,所述转换磁铁环与安装磁铁结构的磁极相异。

7.如权利要求4所述的磁吸附灯系统,其特征是,所述转换安装结构包括设于所述底座转换头外侧表面的外螺纹触点铜片、以及设于所述底座转换头外侧底部的外转换触点铜片。
