专利号: 2020204622438
申请人: 银川通昌绿洁日化有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-09-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

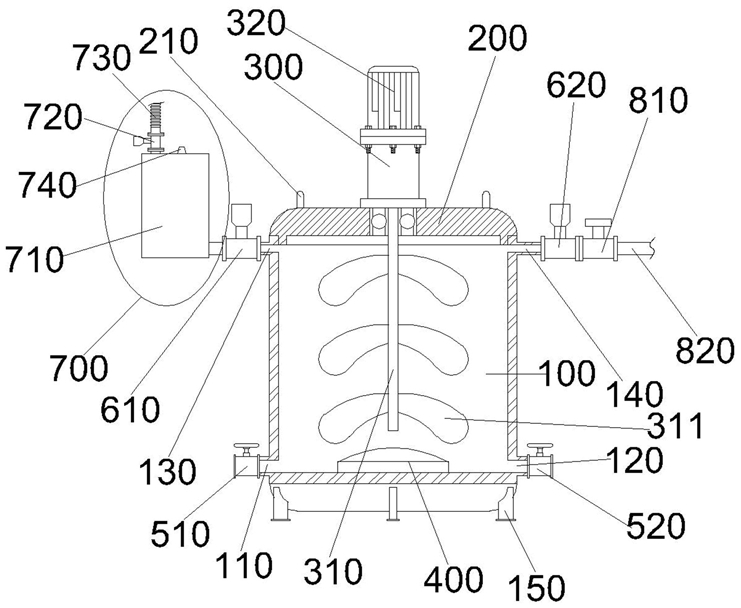

1.一种具有智能加料和清洗功能的洗衣液生产用反应釜,其特征在于:包括反应釜(100),所述反应釜(100)的顶部设有反应釜顶盖(200),所述反应釜顶盖(200)的顶部螺接有减速箱(300),所述减速箱(300)的输出轴与搅拌轴(310)固定连接,所述搅拌轴(310)的外壁与搅拌叶片(311)一体成型,所述减速箱(300)的输入轴与电机(320)的输出轴通过联轴器固定连接,所述电机(320)的底部与减速箱(300)的顶部螺接,所述反应釜(100)的内底壁螺接有超声波换能器(400),所述反应釜(100)的底部左右侧壁分别贯通开有排水口(110)和排料口(120),所述排水口(110)的左端与第一手动阀门(510)连通,所述排料口(120)的右端与第二手动阀门(520)连通,所述反应釜(100)的顶部左右侧壁分别贯通有原料注入口(130)和注水口(140),所述原料注入口(130)的左端与第一电磁阀(610)连通,所述第一电磁阀(610)的左端与加料装置(700)的排料口连通,所述注水口(140)的右端与第二电磁阀(620)连通,所述第二电磁阀(620)的右端与流量计(810)固定连接,所述流量计(810)的右端与注水管(820)固定连接,所述超声波换能器(400)、加料装置(700)、第一电磁阀(610)、第二电磁阀(620)和流量计(810)均与控制装置(900)电性连接,所述控制装置(900)的后壁螺接有磁吸装置(901),所述磁吸装置(901)与反应釜(100)的外壁磁吸附。

2.根据权利要求1所述的一种具有智能加料和清洗功能的洗衣液生产用反应釜,其特征在于:所述加料装置(700)包括原料加注仓(710),所述原料加注仓(710)的顶部贯通有注入口,且注入口的顶部与第三电磁阀(720)固定连接,所述第三电磁阀(720)的顶部与输料管(730)固定连接,所述原料加注仓(710)的顶部贯通并卡接有水位感应器(740)。

3.根据权利要求1所述的一种具有智能加料和清洗功能的洗衣液生产用反应釜,其特征在于:所述反应釜(100)的底部焊接有支撑底脚(150),所述反应釜顶盖(200)的顶部焊接有吊耳(210)。

4.根据权利要求1所述的一种具有智能加料和清洗功能的洗衣液生产用反应釜,其特征在于:所述控制装置(900)包括控制装置外壳(910),所述控制装置外壳(910)的前壁贯通并卡接有显示屏(920),所述控制装置外壳(910)的前壁贯通并卡接有操作键盘(930),所述控制装置外壳(910)的底部贯通并卡接有接线座(940),所述接线座(940)与电机(320)、超声波换能器(400)、加料装置(700)、第一电磁阀(610)、第二电磁阀(620)和流量计(810)分别电性连接,所述接线座(940)与PCB板(950)电性连接,所述PCB板(950)安装于控制装置外壳(910)内部,PCB板(950)上安装有CPU(960),所述PCB板(950)与显示屏(920)和操作键盘(930)分别电性连接。

5.根据权利要求4所述的一种具有智能加料和清洗功能的洗衣液生产用反应釜,其特征在于:所述控制装置外壳(910)的顶部螺接有控制开关(911),所述控制装置外壳(910)的顶部螺接有电源线连接座(912)。
