专利号: 2020204214104
申请人: 诸暨市祥顺箱包制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

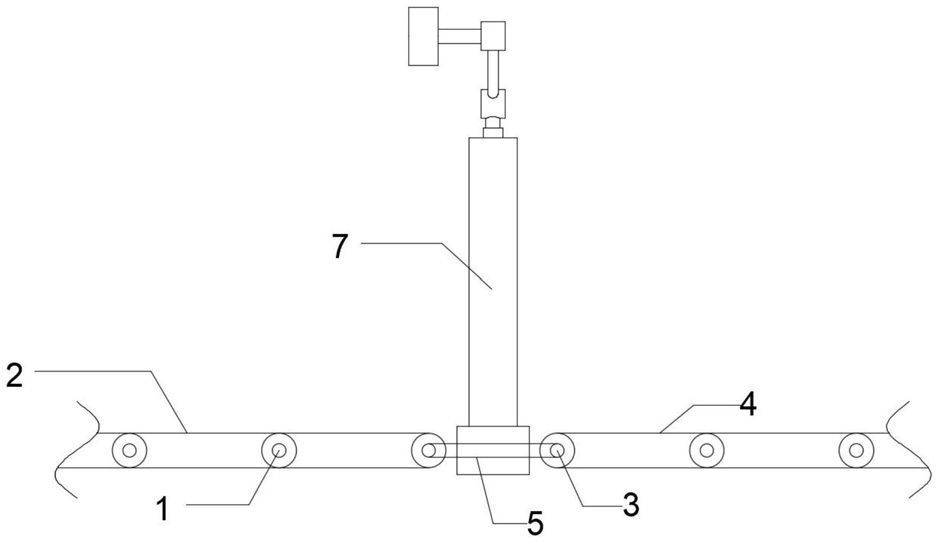

1.一种皮包生产用皮料裁剪装置,其特征在于,包括送料机构、切割机构以及出料机构;所述切割机构的左右两侧分别设有用于将皮料送至切割机构进行切割的送料机构和用于将切割好的皮料送出的出料机构;所述送料机构包括送料转动滚轴(1)和送料传送带(2);所述送料转动滚轴(1)的数量为多个,且等距分布于送料传送带(2)的内部;所述出料机构包括出料转动滚轴(3)和出料传送带(4);所述出料转动滚轴(3)的数量为多个,且等距分布于出料传送带(4);位于所述出料传送带(4)一侧设有驱动出料转动滚轴(3)转动的驱动电机;位于最左侧的所述出料转动滚轴(3)与位于最右侧的所述送料转动滚轴(1)之间通过皮带(5)相连,且送料转动滚轴(1)和出料转动滚轴(3)大小相同。

2.根据权利要求1所述的皮包生产用皮料裁剪装置,其特征在于,所述切割机构包括切割底座(6)、切割固定杆(7)、切割刀具(8)以及驱动切割刀具(8)运动的驱动机构;所述切割底座(6)的前后两端对称固定有切割固定杆(7);两个所述切割固定杆(7)向内的一侧均开设有便于切割刀具(8)滑动的滑槽;所述切割刀具(8)的上端设有驱动切割刀具(8)上下往复运动的驱动机构。

3.根据权利要求2所述的皮包生产用皮料裁剪装置,其特征在于,所述驱动机构包括连接杆(9)、固定板(10)、固定连接杆(11)、摆动杆(12)、转动杆(13)以及切割电机(14);所述切割电机(14)固定在切割固定杆(7)的上方,且其转动端固定连接有转动杆(13)的一端;所述转动杆(13)的另一端与摆动杆(12)的一端铰接;所述摆动杆(12)的另一端与固定连接杆(11)的一端铰接;所述固定连接杆(11)的另一端固定在固定板(10)的顶部;所述固定板(10)的底部通过连接杆(9)固定连接有切割刀具(8)。

4.根据权利要求3所述的皮包生产用皮料裁剪装置,其特征在于,所述连接杆(9)的数量为多个,且等距分布在切割刀具(8)和固定板(10)之间。

5.根据权利要求2所述的皮包生产用皮料裁剪装置,其特征在于,所述切割底座(6)上开设有与切割刀具(8)配合的切割口(15)。
