专利号: 2020204046378
申请人: 上海诚羿五金制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

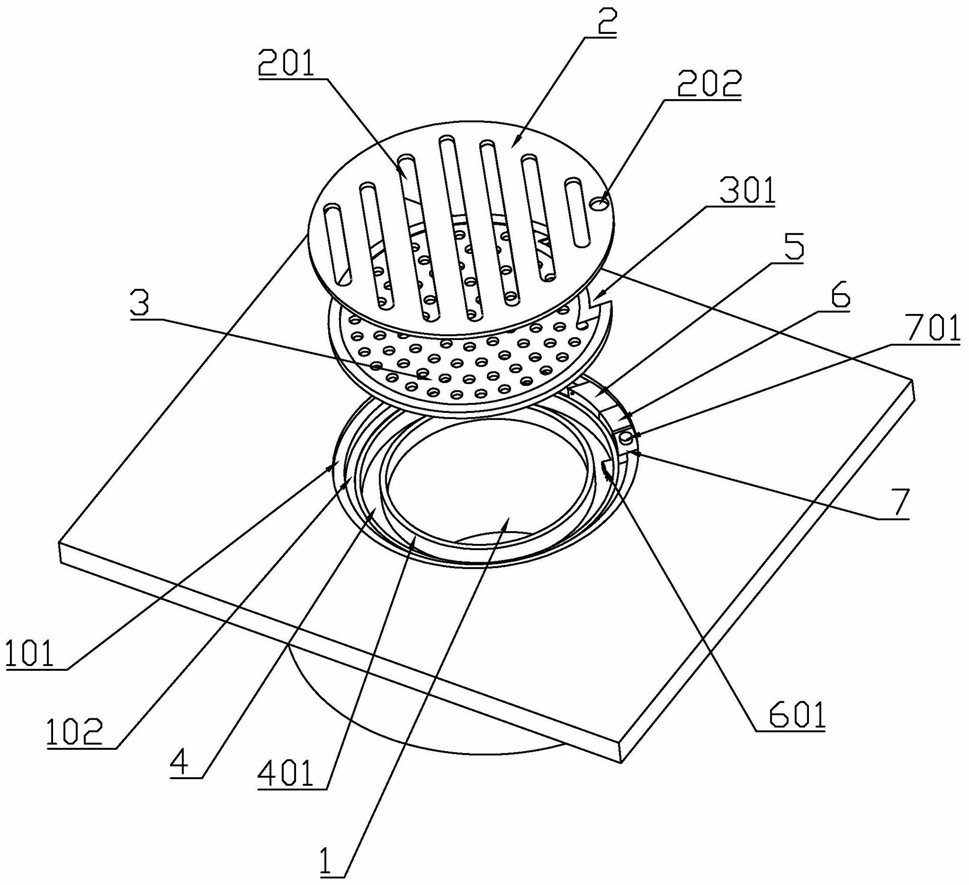

1.一种可以存放和释放管道清洁剂的地漏,其特征在于,包括地漏杯体、地漏滤芯和地漏盖,地漏盖上具有若干漏水孔,地漏杯体的上端边沿上环绕地漏杯体设有第一承靠台,地漏盖放置在第一承靠台上,地漏杯体的侧壁上环绕地漏杯体设有第二承靠台,地漏滤芯放置在第二承靠台上,第二承靠台的高度低于第一承靠台的高度,地漏杯体的侧壁上设有第一清洁装置,第一清洁装置包括环绕地漏杯体设置的清洗槽,清洗槽槽口朝上,清洗槽位于地漏滤芯下方,清洗槽外侧侧壁与地漏杯体内壁固定连接,清洗槽上设有若干通水孔。

2.如权利要求1所述的可以存放和释放管道清洁剂的地漏,其特征在于,地漏杯体内设有第二清洁装置,第一承靠台和第二承靠台的表面由上至下凹陷共同形成安装槽,第二清洁装置位于安装槽内,第二清洁装置包括储存室和排液装置,排液装置分别与储存室以及清洗槽连通,储存室和排液装置的上表面不高于第一承靠台表面,储存室包括储存室主体以及储存室盖,地漏滤芯上具有与储存室和排液装置对应的滤芯缺口。

3.如权利要求2所述的可以存放和释放管道清洁剂的地漏,其特征在于,排液装置包括负压部和按压部,负压部包括负压腔,负压腔通过进液管与储存室连通,进液管上位于负压腔内的一端的端口为进液口,进液口处设有第一挡板,第一挡板与进液口的端部紧贴设置并且完全挡住进液口,第一挡板与进液管铰接,负压腔的还通过出液管与清洗槽连通,出液管上位于负压腔内的一端伸入负压腔后朝向弯折延伸靠近负压腔底部,出液管上位于负压腔内的一端的端口为出液口,出液口的内壁上环绕出液口设有凸沿,凸沿的上表面设有第二挡板,第二挡板与凸沿紧贴设置并且完全盖住凸沿围成的通过孔,第二挡板与凸沿的上表面铰接;按压部包括按压腔,按压腔内设有按钮,按钮与按压腔匹配设置,按钮的下部的侧壁上具有围绕按钮设置的密封圈槽,密封圈槽内设有密封圈,按钮的底部通过弹力装置与按压腔的槽底连接,按压腔通过连接管与负压腔连通,连接管的一端位于按压腔的底部,地漏盖上具有按压孔,按压孔与按钮匹配设置,按钮的上端位于按压孔内。

4.如权利要求3所述的可以存放和释放管道清洁剂的地漏,其特征在于,弹力装置为助力弹簧。

5.如权利要求3所述的可以存放和释放管道清洁剂的地漏,其特征在于,在进液口的端部沿着进液口的端部设置有第一硅胶圈;凸沿围成的通过孔的上端部设有第二硅胶圈。

6.如权利要求3所述的可以存放和释放管道清洁剂的地漏,其特征在于,连接管的另一端位于负压腔的上部。

7.如权利要求3所述的可以存放和释放管道清洁剂的地漏,其特征在于,储存室主体上具有透气孔。
