专利号: 2020204034169
申请人: 冠阀实业(上海)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

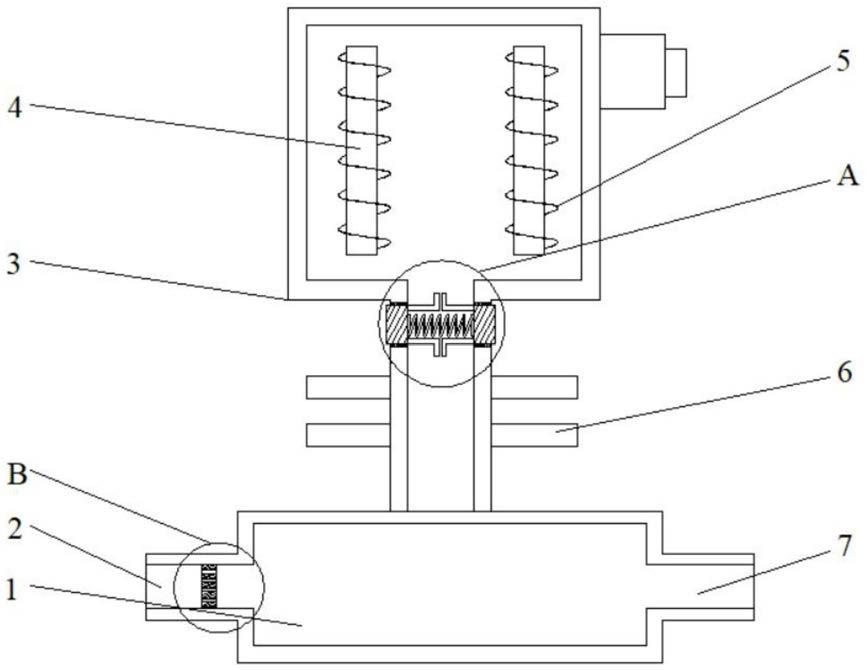

1.一种高温电磁阀缓冲击装置,包括管体(1)和阀体(3),其特征在于,所述管体(1)位于阀体(3)底部,且管体(1)顶部和阀体(3)底部之间固定连接,所述管体(1)一端设有进水管(2),且管体(1)另一端设有出水管(7),所述管体(1)的宽度至少是进水管(2)或者是出水管(7)的两倍,所述进水管(2)内部设有固定块(14),且固定块(14)和进水管(2)内部固定连接,所述固定块(14)侧面设有通孔(15),且通孔(15)有若干个,所述阀体(3)表面设有散热片(6),且散热片(6)至少有一个,所述阀体(3)内部设有第一挡块(8)和第二挡块(13),且第一挡块(8)和第二挡块(13)分别位于阀体(3)一对称侧面,所述第一挡块(8)和第二挡块(13)一端均穿过所在的阀体(3)侧面,且第一挡块(8)和第二挡块(13)之间设有弹簧(16)、第一挡杆(10)和第二挡杆(11),所述弹簧(16)两端分别与第一挡块(8)和第二挡块(13)侧面固定连接。

2.根据权利要求1所述的一种高温电磁阀缓冲击装置,其特征在于,所述阀体(3)内部还设有铁芯(4)和线圈(5),且铁芯(4)位于线圈(5)内,所述线圈(5)两端分别与铁芯(4)两端固定连接。

3.根据权利要求2所述的一种高温电磁阀缓冲击装置,其特征在于,所述进水管(2)和管体(1)一端固定连接,且进水管(2)和管体(1)连通,所述进水管(2)和管体(1)连通处密封。

4.根据权利要求3所述的一种高温电磁阀缓冲击装置,其特征在于,所述出水管(7)和管体(1)另一端固定连接,且出水管(7)和管体(1)连通,所述出水管(7)和管体(1)连通处密封。

5.根据权利要求4所述的一种高温电磁阀缓冲击装置,其特征在于,所述散热片(6)和阀体(3)表面固定连接,且散热片(6)与第一挡块(8)和第二挡块(13)不在同一平面内,所述散热片(6)位于第一挡块(8)和第二挡块(13)下方。

6.根据权利要求5所述的一种高温电磁阀缓冲击装置,其特征在于,所述第一挡块(8)和阀体(3)内壁之间设有第一密封圈(9),且第一密封圈(9)和阀体(3)内壁固定连接,所述第二挡块(13)和阀体(3)内壁之间设有第二密封圈(12),且第二密封圈(12)和阀体(3)内壁固定连接。

7.根据权利要求6所述的一种高温电磁阀缓冲击装置,其特征在于,所述第一挡杆(10)和第二挡杆(11)均有两个,且两个第一挡杆(10)和第二挡杆(11)分别固定连接于第一挡块(8)和第二挡块(13)侧面两端,所述第一挡块(8)和第二挡块(13)与第一密封圈(9)和第二密封圈(12)均滑动连接。
