专利号: 2020203877529
申请人: 青岛飞跃工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

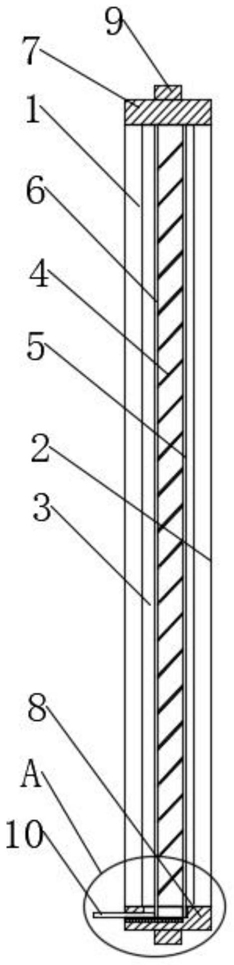

1.一种内置百叶窗的隔热性好的玻璃窗,包括内侧玻璃窗(1),其特征在于:所述内侧玻璃窗(1)的一侧对应设置有外侧玻璃窗(2),内侧玻璃窗(1)和外侧玻璃窗(2)之间设置有真空槽(3),内侧玻璃窗(1)和外侧玻璃窗(2)的上端共同固定设置有上固定板(7),内侧玻璃窗(1)和外侧玻璃窗(2)的下端共同固定设置有下固定板(8),所述上固定板(7)远离内侧玻璃窗(1)的一面中间位置和下固定板(8)远离内侧玻璃窗(1)的一面中间位置均固定设置有滑块(9),所述真空槽(3)中设置有百叶窗叶片(4),所述百叶窗叶片(4)呈矩形片状结构设置有若干组,若干组百叶窗叶片(4)之间上下等距离分布,若干组百叶窗叶片(4)靠近外侧玻璃窗(2)的一端均固定设置在透明玻璃板(5)上,若干组百叶窗叶片(4)远离外侧玻璃窗(2)的一端中间位置活动贴合有玻璃推杆(6),所述百叶窗叶片(4)的下表面固定设置有弹性板(11),所述下固定板(8)的表面设置有定位槽(12)和滑槽(13),所述透明玻璃板(5)的下端活动卡合在定位槽(12)中,所述玻璃推杆(6)的下端活动设置在滑槽(13)中,所述滑槽(13)的左下端连通设有配合槽(16),所述配合槽(16)贯穿下固定板(8)的左侧表面,玻璃推杆(6)的左下端固定焊接有推杆(10),所述推杆(10)贯穿配合槽(16)的左侧开口处,所述推杆(10)的左端伸出下固定板(8)远离外侧玻璃窗(2)的一面,所述滑槽(13)的底面固定设置有橡胶封垫(15),所述橡胶封垫(15)的底面固定设置有磁性吸板(14)。

2.根据权利要求1所述的一种内置百叶窗的隔热性好的玻璃窗,其特征在于:所述玻璃推杆(6)的上端活动贴合在上固定板(7)的上方内壁上,玻璃推杆(6)的高度和透明玻璃板(5)的高度一致。

3.根据权利要求1所述的一种内置百叶窗的隔热性好的玻璃窗,其特征在于:所述滑槽(13)呈矩形槽体结构,滑槽(13)的长度小于推杆(10)的长度。

4.根据权利要求1所述的一种内置百叶窗的隔热性好的玻璃窗,其特征在于:所述百叶窗叶片(4)的长度小于真空槽(3)的宽度,上下相邻的百叶窗叶片(4)之间距离大于百叶窗叶片(4)的长度。

5.根据权利要求1所述的一种内置百叶窗的隔热性好的玻璃窗,其特征在于:所述滑槽(13)的长度等于百叶窗叶片(4)的长度,所述定位槽(12)的宽度等于透明玻璃板(5)的厚度。

6.根据权利要求1所述的一种内置百叶窗的隔热性好的玻璃窗,其特征在于:所述真空槽(3)的宽度大于内侧玻璃窗(1)的厚度,所述内侧玻璃窗(1)的厚度和外侧玻璃窗(2)的厚度一致。
