专利号: 2020203778311
申请人: 丽水市莲都区贝亿乐信息技术服务有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-02-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

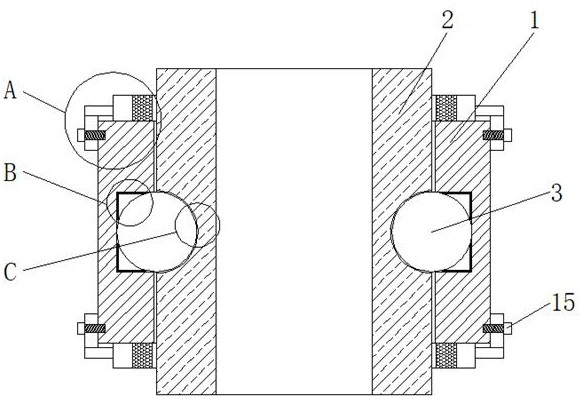

1.一种密封性能较好的轴承,包括外圈(1),其特征在于:所述外圈(1)的内部开设有凹槽(4),所述外圈(1)的内部对应凹槽(4)两侧的靠中心位置均开设有滑槽(5),所述外圈(1)的顶部设置有内圈(2),所述内圈(2)的底部贯穿至外圈(1)的外部,所述内圈(2)两侧的靠中心位置均开设有弧形槽(6),所述弧形槽(6)的内部设置有滚珠(3),所述滚珠(3)的一侧贯穿至滑槽(5)的内部,所述外圈(1)两侧的靠顶部位置和靠底部位置均开设有螺纹槽(13),所述外圈(1)两侧的顶部和底部均设置有夹板(14),上下设置的两个夹板(14)相背的一侧均固定连接有连接杆(16),两个连接杆(16)相对的一侧均固定连接有保护板(17),所述保护板(17)的底部与外圈(1)的顶部接触,两个保护板(17)相对的一侧接触,所述保护板(17)的内壁固定连接有固定板(18),所述固定板(18)的内壁固定连接有弧形滑板(19),所述弧形滑板(19)远离固定板(18)的一侧与内圈(2)的外壁接触。

2.根据权利要求1所述的一种密封性能较好的轴承,其特征在于:所述凹槽(4)内两侧的靠顶部位置和靠底部位置均固定连接有条形滑板(12),所述条形滑板(12)的一侧与内圈(2)的内壁接触。

3.根据权利要求1所述的一种密封性能较好的轴承,其特征在于:所述滑槽(5)内顶部和底部的一侧均固定连接有第一密封垫(7),所述第一密封垫(7)的一侧固定连接有第一三角弧形滑块(9),两个第一三角弧形滑块(9)相对的一侧分别与滚珠(3)一侧的顶部和底部接触。

4.根据权利要求1所述的一种密封性能较好的轴承,其特征在于:所述滑槽(5)内一侧的顶部和底部均固定连接有第二密封垫(8),两个第二密封垫(8)相对的一侧均固定连接有第二三角弧形滑块(10),两个第二三角弧形滑块(10)的一侧均与滚珠(3)的一侧接触。

5.根据权利要求1所述的一种密封性能较好的轴承,其特征在于:所述弧形槽(6)的内部固定连接有圆弧形滑板(11),所述圆弧形滑板(11)的一侧与滚珠(3)的表面接触。

6.根据权利要求1所述的一种密封性能较好的轴承,其特征在于:所述夹板(14)远离外圈(1)的一侧螺纹连接有固定螺栓(15),所述固定螺栓(15)靠近夹板(14)的一侧贯穿至螺纹槽(13)的内部并与螺纹槽(13)螺纹连接。
