专利号: 2020203544395
申请人: 平顶山市科隆新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-12-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

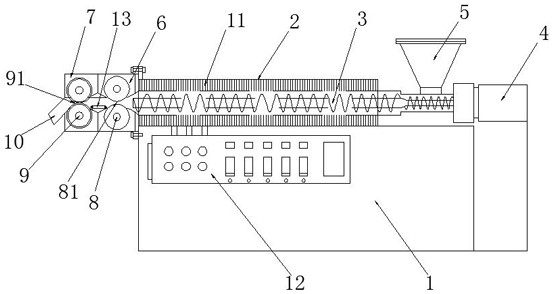

1.一种增强尼龙条挤压成型装置,包括机箱(1)和设置在机箱(1)顶部的送料筒(2),所述送料筒(2)内中心水平架设有送料绞龙(3),所述送料绞龙(3)一端与设置在机箱(1)端部处的电机(4)传动连接,送料筒(2)相邻电机(4)的一端顶部处设置有进料仓(5),其特征在于:所述送料筒(2)出口端设置有挤压成型机构,所述挤压成型机构包括沿传送方向并排设置为一体且相互贯通的辊压成型箱(6)和切割成型箱(7),其中,所述辊压成型箱(6)一端设置有进料口(61),所述进料口(61)与送料筒(2)的端部出口密封承接,辊压成型箱(6)内由高至低水平架设有两个辊筒(8),两个辊筒(8)之间具有与进料口(61)承接的辊压间隙(81),所述切割成型箱(7)内由高至低水平架设有两个表面带有切刀的切割辊(9),两个切割辊(9)之间具有与辊压间隙(81)承接的切割间隙(91),所述切割成型箱(7)尾端设置有与切割间隙(91)承接的出料导板(10);所述送料筒(2)内腔的筒壁圆周设置有包裹在送料绞龙(3)上的电加热层(11),所述电加热层(11)的内腔与送料绞龙(3)之间形成送料通道,机箱(1)内设置有用于控制电机(4)、电加热层(11)工作的控制系统,机箱(1)侧壁上设置有与控制系统连接的操控终端(12)。

2.如权利要求1所述的一种增强尼龙条挤压成型装置,其特征在于:所述辊压成型箱(6)和切割成型箱(7)内位于两者贯通位置的底部处水平设置有用于导流承托尼龙物料通过的支撑导流平台(13),所述支撑导流平台(13)位于辊压间隙(81)和切割间隙(91)之间,且支撑导流平台(13)的设置高度辊压间隙(81)和切割间隙(91)相匹配。

3.如权利要求2所述的一种增强尼龙条挤压成型装置,其特征在于:所述支撑导流平台(13)包括两个转筒(131)和套设在两个转筒(131)之间的传送带(132),其中一个转筒(131)两端均通过固定轴设置在辊压成型箱(6)内的底部处,另一个转筒(131)两端均通过固定轴设置在切割成型箱(7)内的底部同一高度处。

4.如权利要求1所述的一种增强尼龙条挤压成型装置,其特征在于:所述辊筒(8)和切割辊(9)的表面均涂覆有防粘合不沾涂层。

5.如权利要求1所述的一种增强尼龙条挤压成型装置,其特征在于:辊压成型箱(6)侧壁通过螺栓可拆卸连接在送料筒(2)的端侧。

6.如权利要求1所述的一种增强尼龙条挤压成型装置,其特征在于:所述切割辊(9)包括一圆柱状结构的辊体和均匀且相互平行设置在辊体圆周上的切割环,位于上下的两个切割辊(9)上的切割环位置相互抵靠对应。
