专利号: 2020203222724
申请人: 江苏建友工程机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

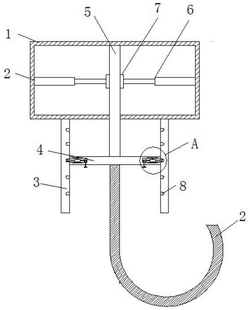

1.一种塔式起重机用吊钩,包括箱体(1)和吊钩(2),其特征在于:所述箱体(1)的内部固定连接有两个相对称的支撑板(3),所述吊钩(2)的顶部固定连接有安装板(4),所述安装板(4)的两侧壁设置在两个支撑板(3)之间,所述安装板(4)的顶部固定连接有固定杆(5),且固定杆(5)的顶端伸入箱体(1)内,所述箱体(1)内的两侧壁设置有两个相对称的电动推杆(6),两个所述电动推杆(6)的输出端设置有夹板(7),且所述固定杆(5)位于两个夹板(7)之间。

2.根据权利要求1所述的一种塔式起重机用吊钩,其特征在于:两个所述支撑板(3)的相向侧壁开设有多个相对称的插槽(8),所述安装板(4)的两侧壁开设有相对称的安装槽(9),所述安装槽(9)的槽底转动连接有螺纹杆(10),所述安装槽(9)内滑动设置有移动板(11),所述螺纹杆(10)的一端伸入移动板(11)内并与移动板(11)螺纹连接,所述移动板(11)远离螺纹杆(10)的侧壁固定连接有插杆(12),且插杆(12)远离移动板(11)的一端伸入插槽(8)内,所述螺纹杆(10)上固定连接有第一齿轮(13),所述第一齿轮(13)啮合有第二齿轮(14),所述第二齿轮(14)上连接有转杆(15)。

3.根据权利要求2所述的一种塔式起重机用吊钩,其特征在于:所述转杆(15)的底端伸出安装板(4)外并固定连接有转柄(16),且转杆(15)与安装板(4)转动连接。

4.根据权利要求2所述的一种塔式起重机用吊钩,其特征在于:所述安装板(4)的两槽壁开设有相对称的滑槽(17),所述移动板(11)上设置有两个相对称的滑块(18),且移动板(11)通过滑块(18)与滑槽(17)滑动连接。

5.根据权利要求2所述的一种塔式起重机用吊钩,其特征在于:所述插杆(12)的插头和插槽(8)相匹配。
