专利号: 2020203159646
申请人: 山东启新新型建材科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

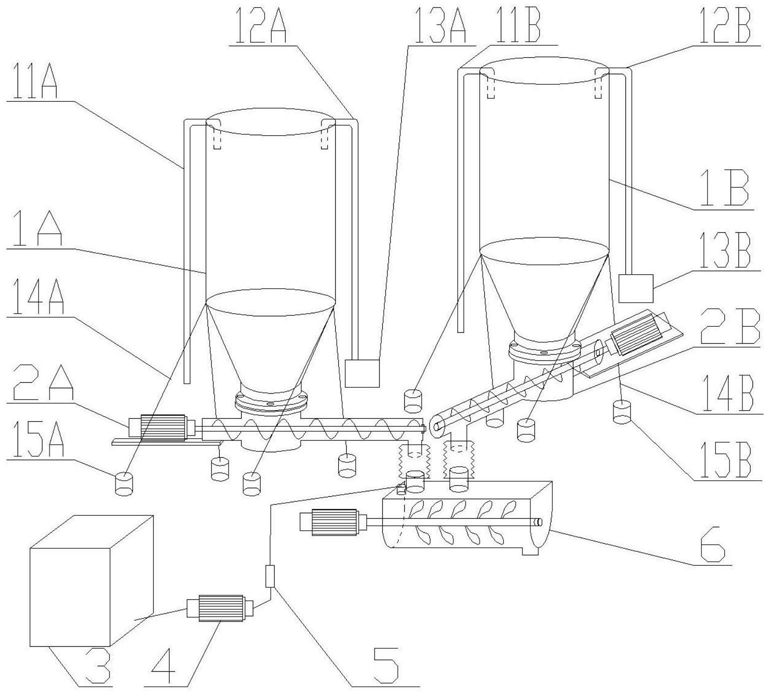

1.一种封闭式现场级配环保砂浆装置,包括储沙罐(1A)、水泥罐(1B)、储水罐(3)、第一螺旋输料机(2A)、第二螺旋输料机(2B)和搅拌装置(6),其特征在于:所述储沙罐(1A)的顶部设置有从顶内引出的第一进料管道(11A)和第一排空管道(12A),所述水泥罐(1B)的顶部设置有从顶内引出的第二进料管道(11B)和第二排空管道(12B),所述第一排空管道(12A)的出口设置有第一布袋过滤器(13A),所述第二排空管道(12B)的出口设置有第二布袋过滤器(13B),所述第一螺旋输料机(2A)包括第一输料管线(24A),所述第一输料管线(24A)的右侧底部设置有第一输料出口(26A),所述第二螺旋输料机(2B)包括第二输料管线(24B),所述第二输料管线(24B)的右侧底部设置有第二输料出口(26B),所述搅拌装置(6)包括搅拌箱体(60),所述搅拌箱体(60)的顶部设置有进沙口(63)、进水泥口(64)和进水口(62),所述第一输料出口(26A)通过第一弹性波纹套(70A)与所述进沙口(63)连通,所述第二输料出口(26B)通过第二弹性波纹套(70B)与所述进水泥口(64)连通。

2.根据权利要求1所述的一种封闭式现场级配环保砂浆装置,其特征在于:所述第一输料管线(24A)的左侧顶部设置有带法兰的第一入料口(23A),所述第二输料管线(24B)的左侧顶部设置有带法兰的第二入料口(23B),所述储沙罐(1A)的底部设置有带法兰的第一出料口(10A),所述水泥罐(1B)的底部设置有带法兰的第二出料口(10B),所述第一出料口(10A)与所述第一入料口(23A)通过螺栓连接,所述第二出料口(10B)与所述第二入料口(23B)通过螺栓连接。

3.根据权利要求1所述的一种封闭式现场级配环保砂浆装置,其特征在于:所述第一输料管线(24A)的左侧底部设置有第一固定板(21A),所述第一固定板(21A)的上方设置有第一电机(22A),所述第一输料管线(24A)的内部设置有第一输料转轴(25A);所述第二输料管线(24B)的左侧底部设置有第二固定板(21B),所述第二固定板(21B)的上方设置有第二电机(22B),所述第二输料管线(24B)的内部设置有第二输料转轴(25B)。

4.根据权利要求1所述的一种封闭式现场级配环保砂浆装置,其特征在于:所述第一输料出口(26A)、所述进沙口(63)、所述第二输料出口(26B)和所述进水泥口(64)上均设置有凹槽;所述第一弹性波纹套(70A)通过第一管道卡箍(71A)固定在所述第一输料出口(26A)和所述进沙口(63)的凹槽上;所述第二弹性波纹套(70B)通过第二管道卡箍(71B)固定在所述第二输料出口(26B)和进水泥口(64)的凹槽上。

5.根据权利要求1所述的一种封闭式现场级配环保砂浆装置,其特征在于:所述储水罐(3)通过管道与进水口(62)连接,所述管道上设置有水泵(4)和流量计(5)。

6.根据权利要求1所述的一种封闭式现场级配环保砂浆装置,其特征在于:所述搅拌箱体(60)的左侧设置有搅拌电机(61),所述搅拌箱体(60)的右侧底部设置有砂浆出口(65)。

7.根据权利要求1所述的一种封闭式现场级配环保砂浆装置,其特征在于:所述储沙罐(1A)通过四个第一支架(14A)支撑,所述第一支架(14A)的底部均设置有第一称重模块(15A),所述水泥罐(1B)通过四个第二支架(14B)支撑,所述第二支架(14B)的底部均设置有第二称重模块(15B)。
