专利号: 2020203119460
申请人: 德高金属制品宿迁有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

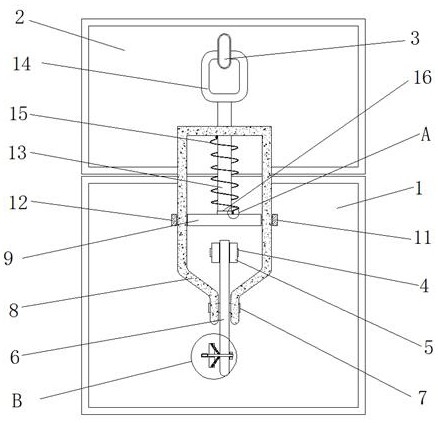

1.一种加强型流利条固定金属卡扣,包括流利条(1)和连接板(2),其特征在于:所述连接板(2)上焊接有挂钩(3),所述流利条(1)上对称焊接有固定块(4),两个所述固定块(4)之间贯穿有第一转轴(5),且第一转轴(5)的中间位置处套接有把手(6),所述把手(6)的下部贯穿有第二转轴(7),所述把手(6)左右两端的第二转轴(7)上套接有放置框(8),且放置框(8)内部设置有移动板(9),所述移动板(9)的左右两端皆焊接有滑杆(11),且滑杆(11)延伸至放置框(8)外侧的一端皆焊接有限位块(12),所述放置框(8)的左右端对称开设有与滑杆(11)配合的滑轨(10),所述移动板(9)顶端的中间位置处焊接有螺纹槽(16),且螺纹槽(16)顶端螺纹连接有连接杆(13),所述连接杆(13)延伸至放置框(8)外部的一端焊接有扣环(14),且扣环(14)套挂在第一弹簧(15)上,所述连接杆(13)的外表面套接有第一弹簧(15),且第一弹簧(15)的上下两端皆焊接有连接环(17),所述移动板(9)顶端与放置框(8)顶端内侧壁上皆焊接有连接块(18),且连接块(18)内侧皆焊接有第一铰接轴(19),所述第一铰接轴(19)的左右两端皆对称铰接有转动杆(20),每组两个所述转动杆(20)之间皆焊接有第二弹簧(21),所述把手(6)底部左右侧的流利条(1)上分别焊接有放置槽(22)和限位板(23),所述限位板(23)上开设有限位孔(24),所述放置槽(22)的内部上下对称焊接有第二铰接轴(25),且第二铰接轴(25)上皆铰接有伸缩杆(26),且伸缩杆(26)的外表面皆套接有第三弹簧(27),每个所述伸缩杆(26)的右端皆通过另一第二铰接轴(25)连接在移动杆(28)上,且移动杆(28)的右端卡合在限位孔(24)内。

2.根据权利要求1所述的一种加强型流利条固定金属卡扣,其特征在于:所述挂钩(3)的形状设置为弯折状,所述扣环(14)的高度大于挂钩(3)的高度。

3.根据权利要求1所述的一种加强型流利条固定金属卡扣,其特征在于:两个所述转动杆(20)的连接处设置为交错贴合,两个所述转动杆(20)贴合处最大转动宽度大于连接环(17)的宽度。

4.根据权利要求1所述的一种加强型流利条固定金属卡扣,其特征在于:所述移动杆(28)移动的最大距离大于把手(6)左端到限位板(23)右端的距离,所述移动杆(28)到流利条(1)之间的厚度大于把手(6)的厚度。

5.根据权利要求1所述的一种加强型流利条固定金属卡扣,其特征在于:所述移动杆(28)的左侧焊接有拉环(29),所述移动杆(28)后端的放置槽(22)上开设有滑动槽,所述移动杆(28)后侧设有与滑动槽的凸块。
