专利号: 202020308986X
申请人: 宜宾职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

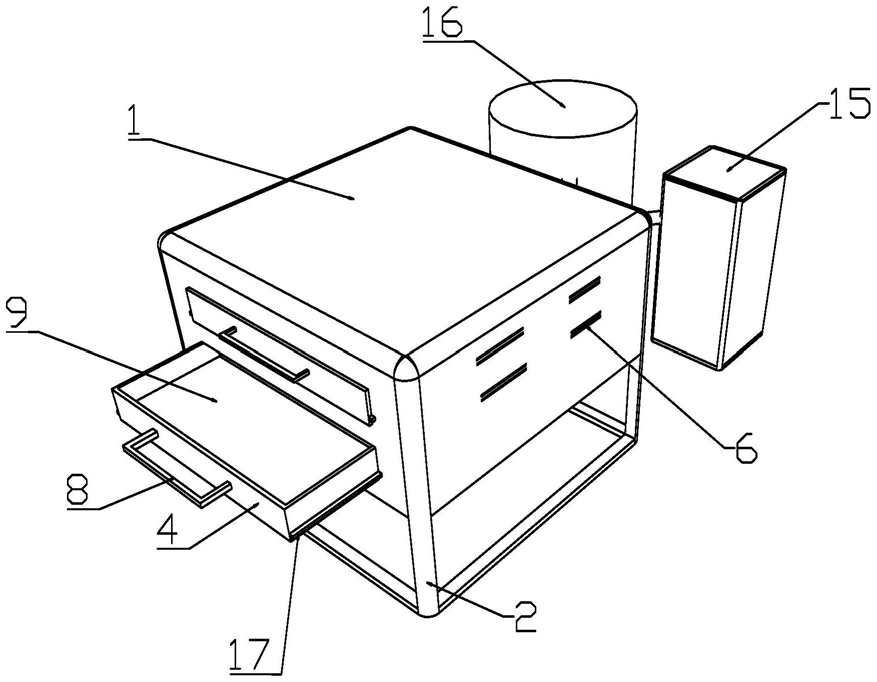

1.一种茶叶蒸汽热风混合杀青机,包括机壳(1)和机架(2),其特征在于,所述机壳(1)内设置杀青室(3),所述杀青室(3)一侧设有开口,杀青室(3)内设可拆卸的蒸屉(4),杀青室(3)底部设置有可拆卸的蒸汽热风进气孔板(5),蒸汽热风进气孔板(5)下方为蒸汽热风通道(7),杀青室(3)侧上部设置有排气孔(6),混合后的蒸汽热风从蒸汽热风通道(7)通过进气孔板(5)进入杀青室(3),废气从排气孔(6)排出。

2.根据权利要求1所述的茶叶蒸汽热风混合杀青机,其特征在于,所述蒸屉(4)为长方形框体,框体的外侧安装有把手(8),框体底部设置有网板(9),所述蒸屉(4)两侧设置有凸条(17)。

3.根据权利要求1所述的茶叶蒸汽热风混合杀青机,其特征在于,所述排气孔(6)呈百叶式,将杀青室(3)与机壳(1)外壁连通。

4.根据权利要求1所述的茶叶蒸汽热风混合杀青机,其特征在于,所述蒸汽热风通道(7)连接有蒸汽热风混合口(10)连通,蒸汽热风通道(7)与蒸汽热风混合口(10)之间设有楔形分流板(11)。

5.根据权利要求4所述的茶叶蒸汽热风混合杀青机,其特征在于,所述楔形分流板前端设置温度计(12)。

6.根据权利要求1所述的茶叶蒸汽热风混合杀青机,其特征在于,所述机壳(1)后部外设有蒸汽管道(13)和热风管道(15),呈“八”字型,蒸汽管道(13)一端连接蒸汽发生器(14),热风管道(15)一端连接热风发生器(16),蒸汽管道(13)和热风管道(15)的另一端与蒸汽热风混合口(10)连接。

7.根据权利要求1所述的茶叶蒸汽热风混合杀青机,其特征在于,所述机壳内设置的杀青室(3)分为上、下两层,每层单独与蒸汽热风通道(7)连接。
