专利号: 2020202951445
申请人: 河南省健琪医疗器械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

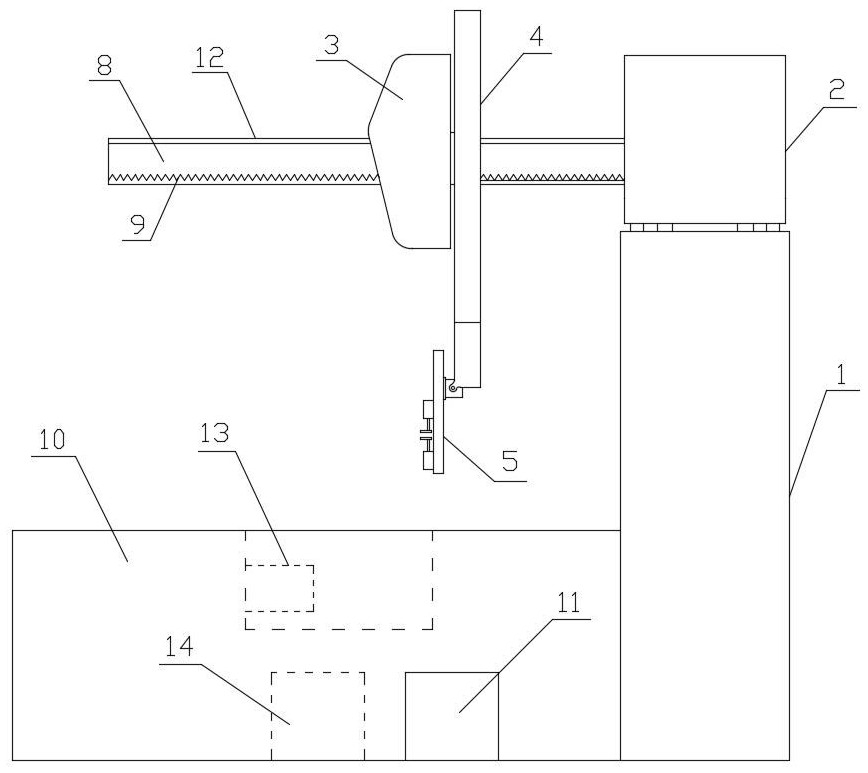

1.一种塑料软管接头注塑废料下料机械手,其特征在于:包括支撑架,支撑架顶部固定连接有两条水平设置的第一滑台和两根第一齿条带,两条第一滑台与两根第一齿条带平行设置,第一滑台上滑动连接有第一滑动机构,第一滑动机构内固定连接有用于驱动第一滑动机构的第一驱动电机,第一驱动电机为双输出轴电机,第一驱动电机的输出轴端分别固定连接有第一驱动齿轮,第一驱动齿轮与第一齿条带啮合;第一滑动机构上固定连接有水平设置的导向杆,导向杆与第一滑台垂直设置,导向杆的一侧设置有第二齿条带,第二齿条带与导向杆平行设置,导向杆上滑动连接有第二滑动机构,第二滑动机构内固定连接有用于驱动第二滑动机构的第二驱动电机,第二驱动电机的输出轴端固定连接有第二驱动齿轮,第二驱动齿轮与第二齿条带啮合,第二滑动机构的一侧设置有通孔,通孔的侧壁上滑动连接有竖直设置的机械臂,第二滑动机构内还设置有用于驱动机械臂的升降气缸,升降气缸的活塞杆端与机械臂之间固定连接有连接杆,机械臂的底端设置有用于夹取废料的机械手。

2.如权利要求1所述的塑料软管接头注塑废料下料机械手,其特征在于:所述第一滑动机构的底部设置有与第一滑台相匹配的第一滑槽,第一滑槽滑动连接在第一滑台上。

3.如权利要求1所述的塑料软管接头注塑废料下料机械手,其特征在于:所述导向杆的顶部设置有第二滑台,第二滑台与第一滑台垂直设置,第二滑动机构上设置有与第二滑台相匹配的第二滑槽,第二滑槽滑动连接在第二滑台上。

4.如权利要求1所述的塑料软管接头注塑废料下料机械手,其特征在于:所述机械臂上设置有与通孔相匹配的第三滑槽,第三滑槽与通孔的侧壁滑动连接。

5.如权利要求1所述的塑料软管接头注塑废料下料机械手,其特征在于:所述机械臂的底端固定连接有旋转气缸,旋转气缸的输出端固定连接有机械手。

6.如权利要求5所述的塑料软管接头注塑废料下料机械手,其特征在于:所述机械手包括固定板,固定板上设置有两个夹持气缸,夹持气缸的活塞杆端分别固定连接有夹板,夹板相对设置。

7.如权利要求6所述的塑料软管接头注塑废料下料机械手,其特征在于:所述夹板上设置有防滑纹。
